Bassi mega commutati

1. Possibili usi degli interruttori Schaller Megaswitch sui bassi elettrici

Finora i bassi elettrici raramente sono stati dotati di interruttori per la selezione dei pickup integrati. Molti costruttori di bassi non sono ancora consapevoli dell'ampia gamma di possibilità offerte dai vari interruttori Megaswitch. Questa raccolta di circuiti offre quindi un ampio aiuto introduttivo. Ciò espande la varietà tonale degli strumenti e rende il funzionamento più chiaro, il che è particolarmente importante nelle operazioni sul palco reale.

2. Esistono due tipi base tra cui scegliere

Tipi base:

1. Interruttori a levetta piatti (vedi ad esempio l'articolo "Megaswitch chitarra basso")
2. Interruttori rotativi (vedi ad esempio l'articolo "Interruttore rotativo Megaswitch")

Quale utilizzare nel caso specifico dipende dal design del rispettivo strumento ed è anche una questione di gusto personale. Le funzioni elettriche di entrambi sono identiche.

Molti bassi elettrici con due pickup hanno due controlli del volume. Sul palco questo spesso si rivela poco comodo: se vuoi regolare il volume, devi girare due manopole. Il rapporto di miscelazione può cambiare. È molto più pratico utilizzare un solo controllo del volume e combinare più pickup con interruttori. I Megaswitch sono predestinati a questo.

Per il tono (acuti), di solito c'è un solo controllo integrato, raramente due. In questa raccolta sono mostrati alcuni circuiti a due. Nei casi in cui non c'è spazio, il circuito in questione può essere facilmente modificato: il controllo del tono viene quindi semplicemente collegato in parallelo al controllo del volume.

I valori dei potenziometri e dei condensatori di tono sono in gran parte una questione di gusti. Sono comuni 250 o 500 kOhm. Con 500 kOhm si ottiene un'idea più alta che con 250 kOhm, ma la differenza non è enorme. Per i condensatori di tono, solitamente sono comuni 0,022 o 0,047 µF, ma è possibile utilizzarne anche altri. Alla fine, qui decide il test dell'udito.

I colori dei cavi sono diversi per ogni produttore di pickup. Qui i fili “caldi” sono disegnati in bianco e i fili “freddi” in nero. Dovranno essere seguite le istruzioni di installazione del produttore; i colori dei fili dovranno poi essere “tradotti” opportunamente. La definizione di polarità elettrica (“più” e “meno”) è spiegata nei circuiti della chitarra.

Per semplicità, i disegni qui mostrano tutti bassi a quattro corde. Naturalmente possono essere utilizzati anche per bassi a cinque, sei o multicorde.

Una volta compreso il principio, puoi utilizzarlo come base per inventare i tuoi circuiti. Non ci sono limiti alla tua immaginazione.

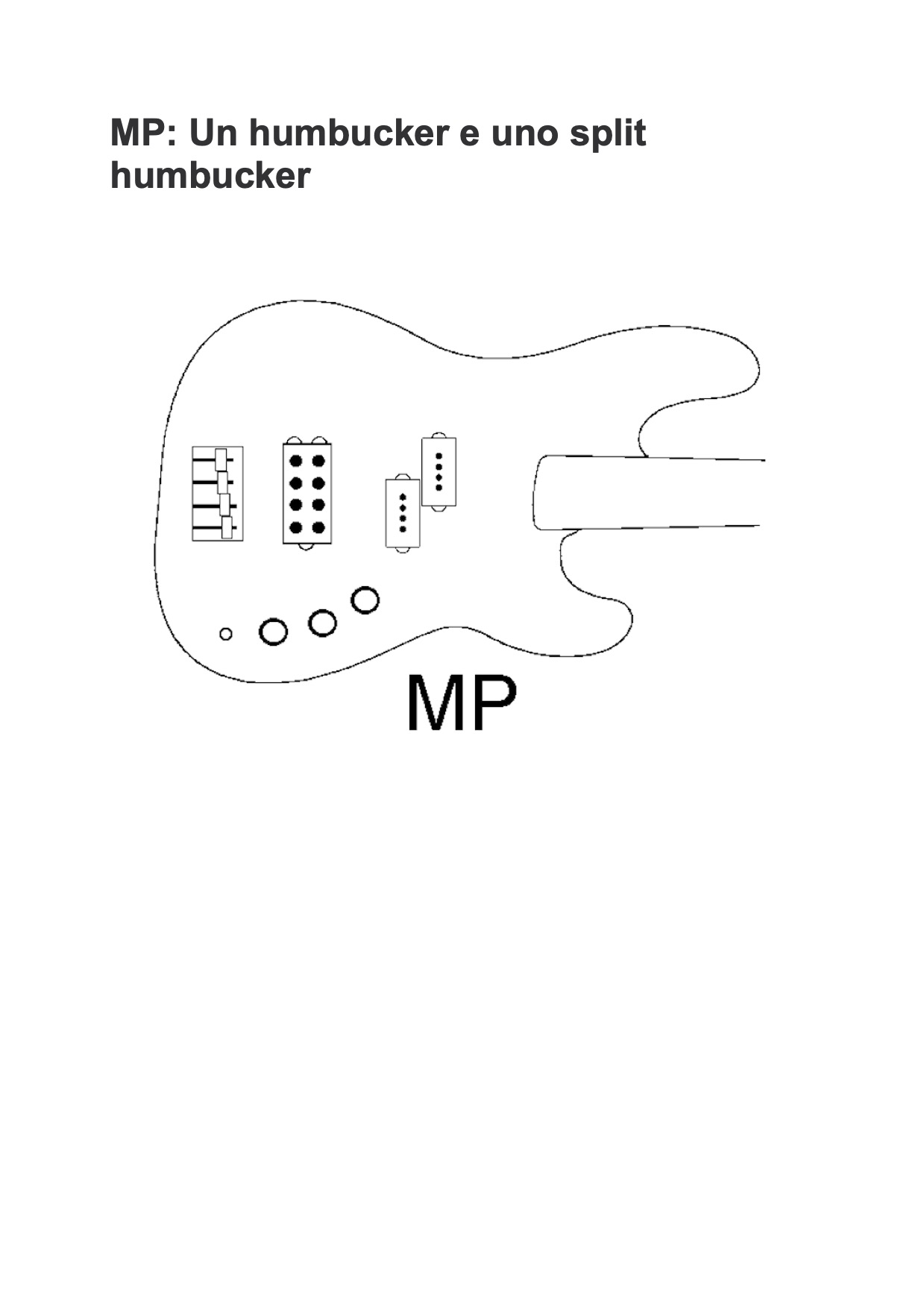

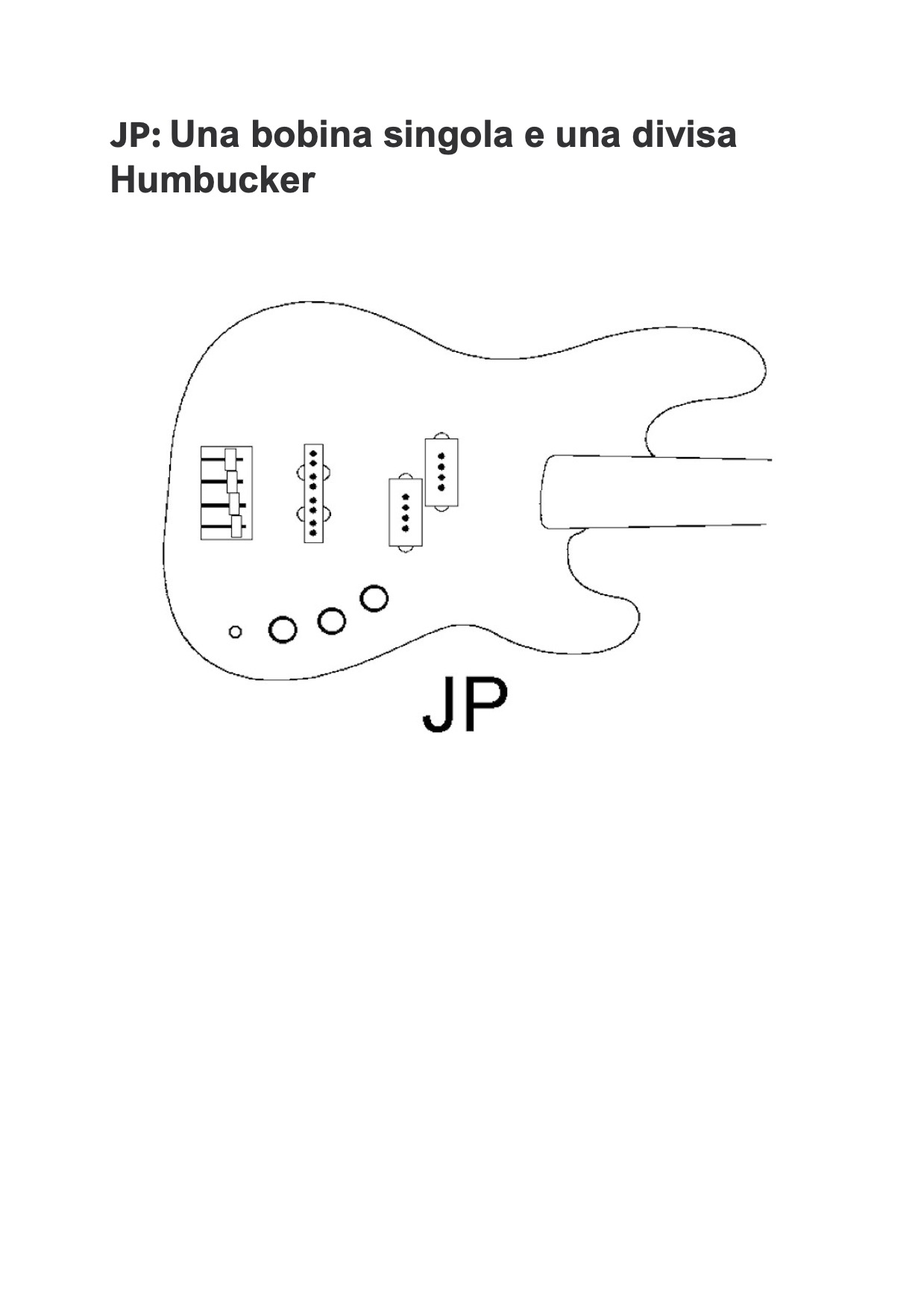

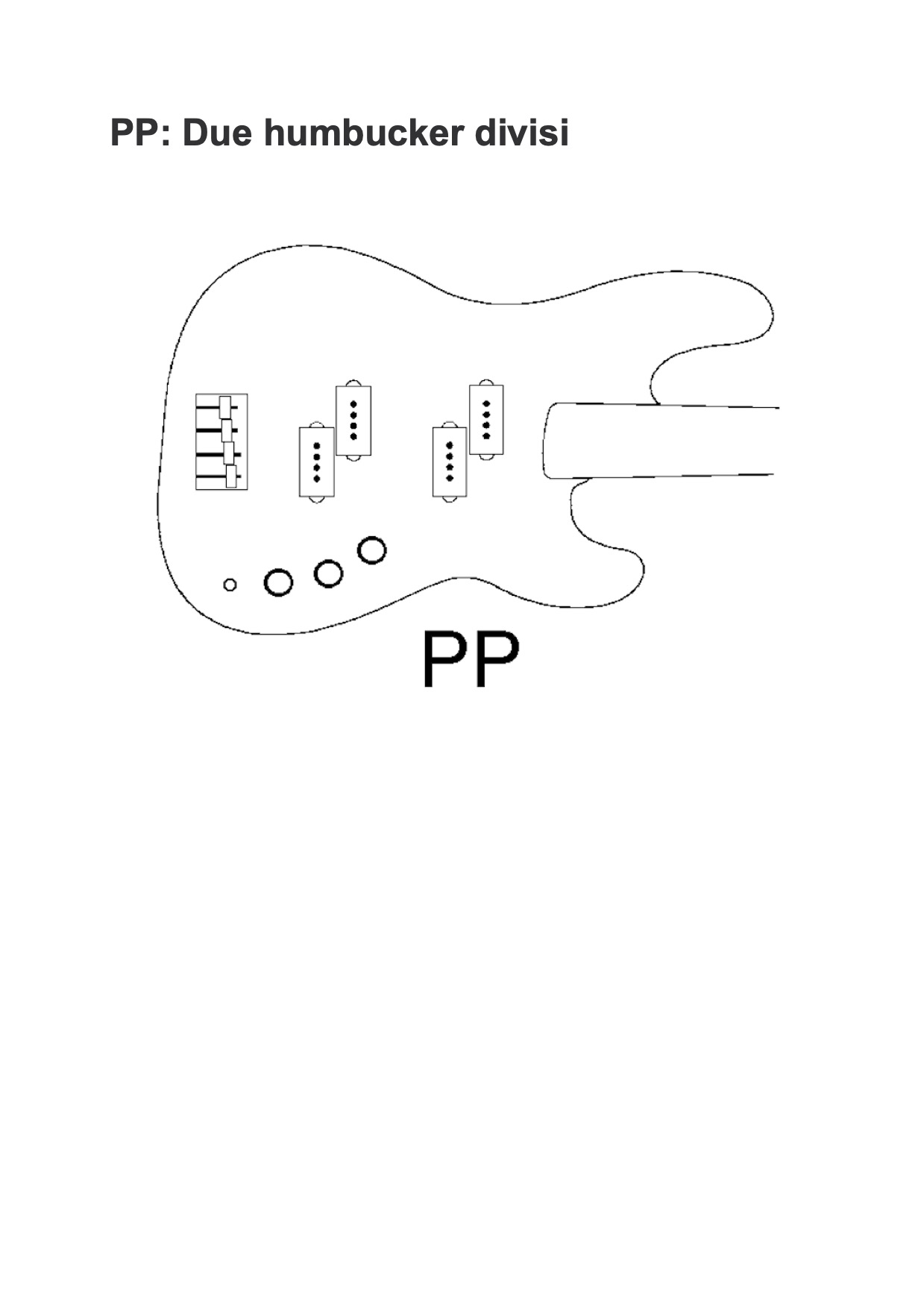

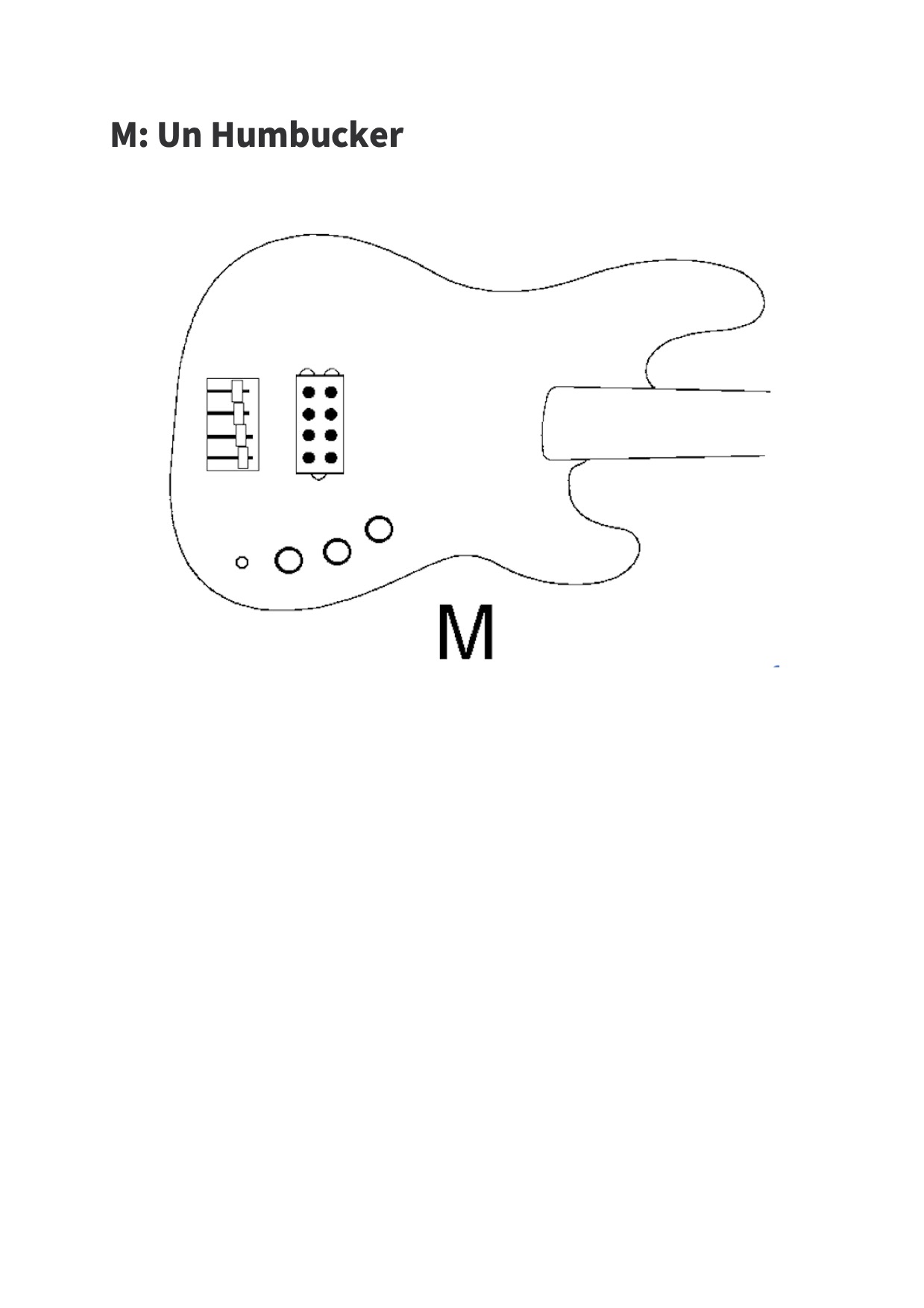

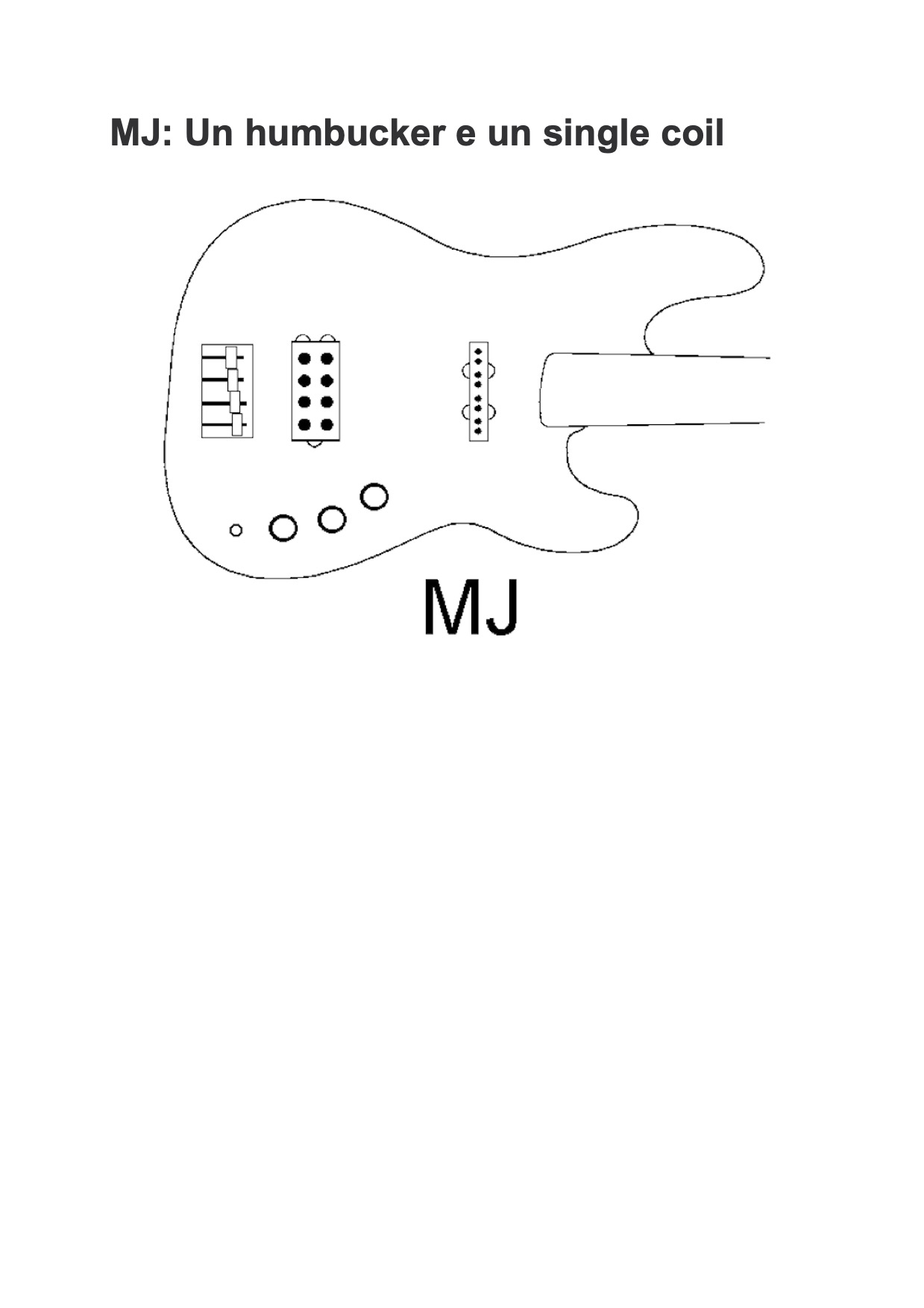

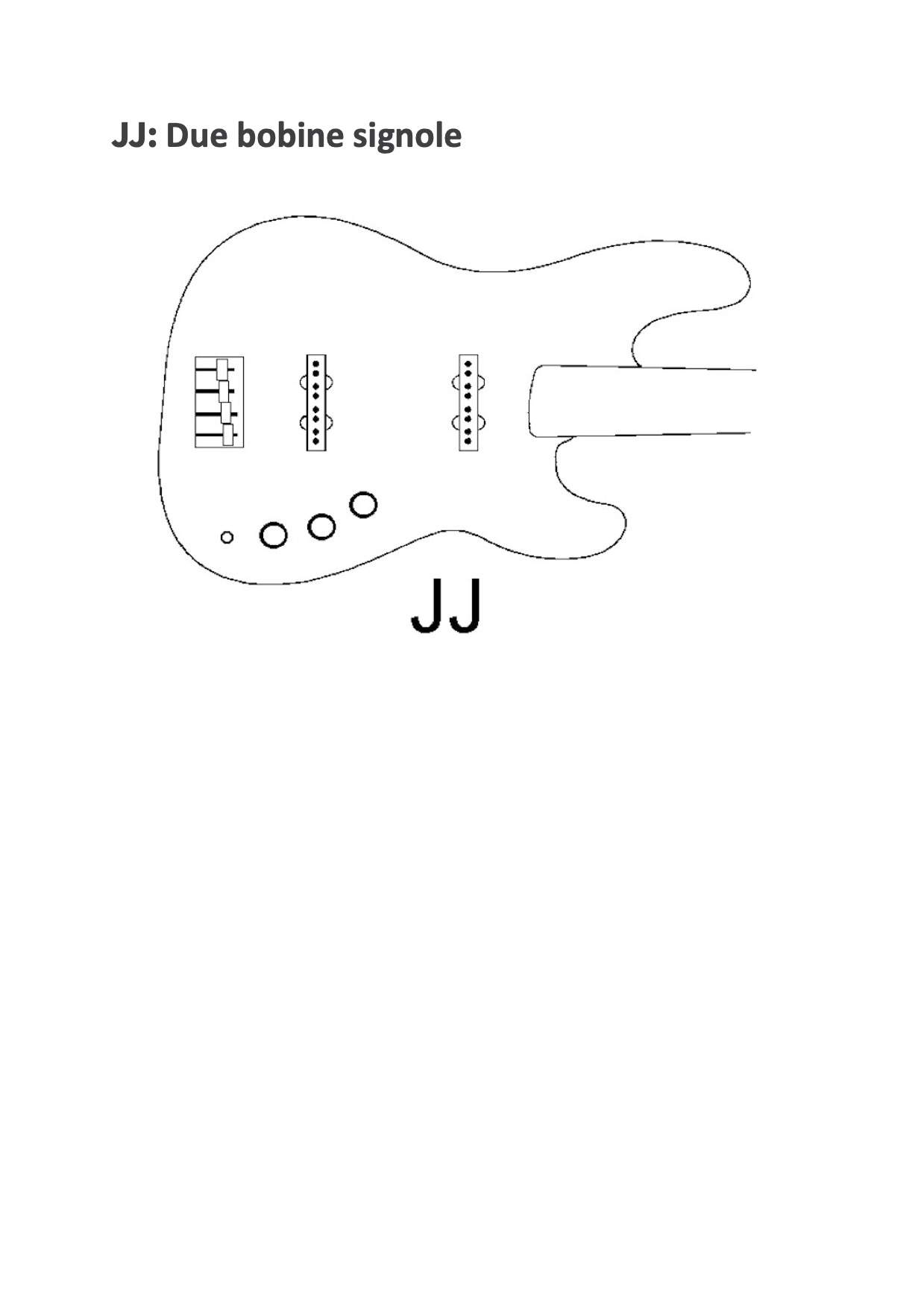

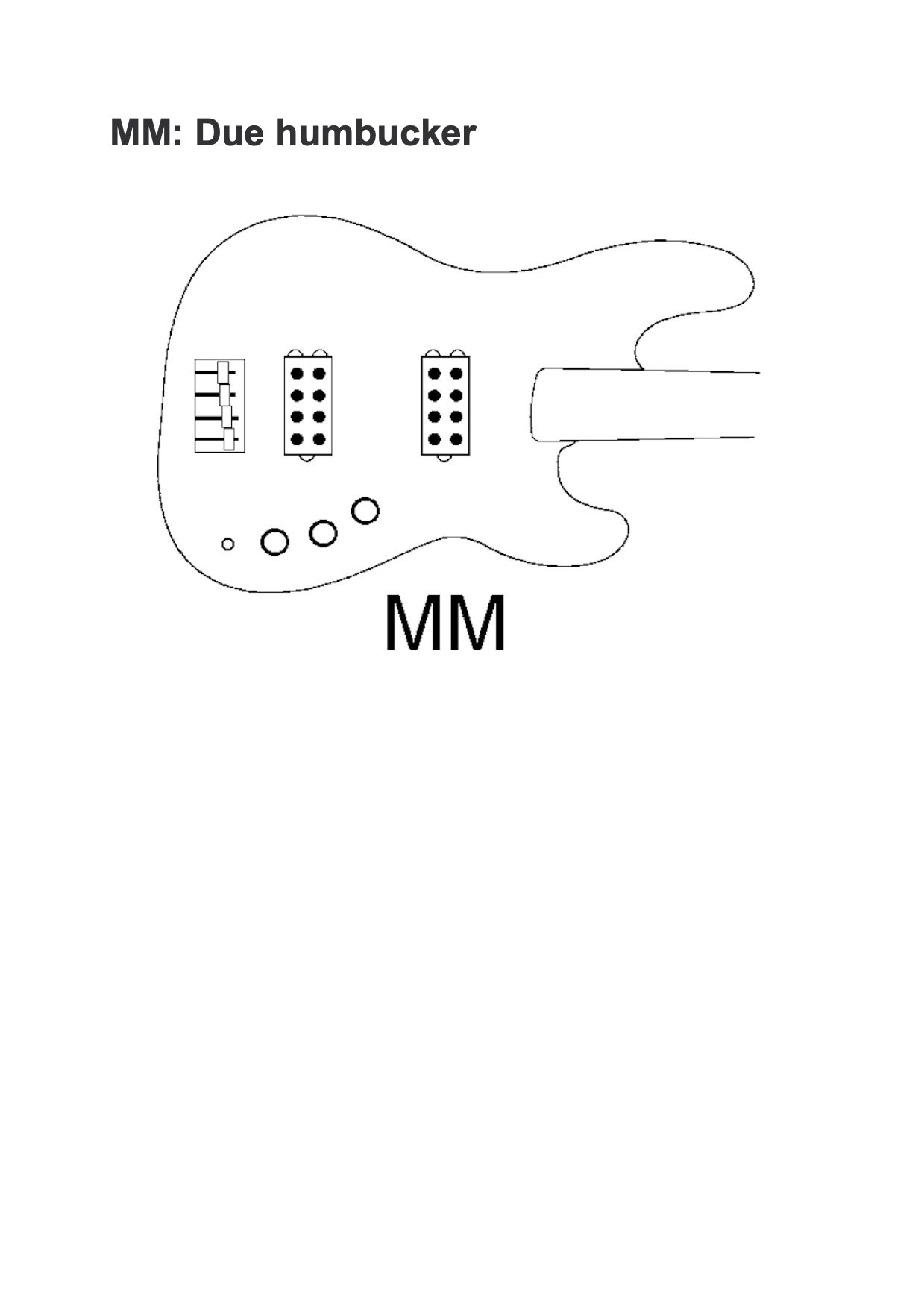

3. Le sette configurazioni più comuni dei pickup per basso elettrico

Schemi circuitali e di cablaggio per Megaswitch in formato PDF da scaricare.
