Megaswitch

1. Panoramica

Dai un'occhiata alla nostra panoramica degli interruttori rotativi e a levetta Megaswitches con i numeri degli articoli prima di effettuare una selezione nel negozio!

Tutti i circuiti mostrati possono essere implementati sia con l'interruttore a levetta Megaswitch che con l'interruttore rotativo Megaswitch, il rispettivo circuito stampato è sempre lo stesso!

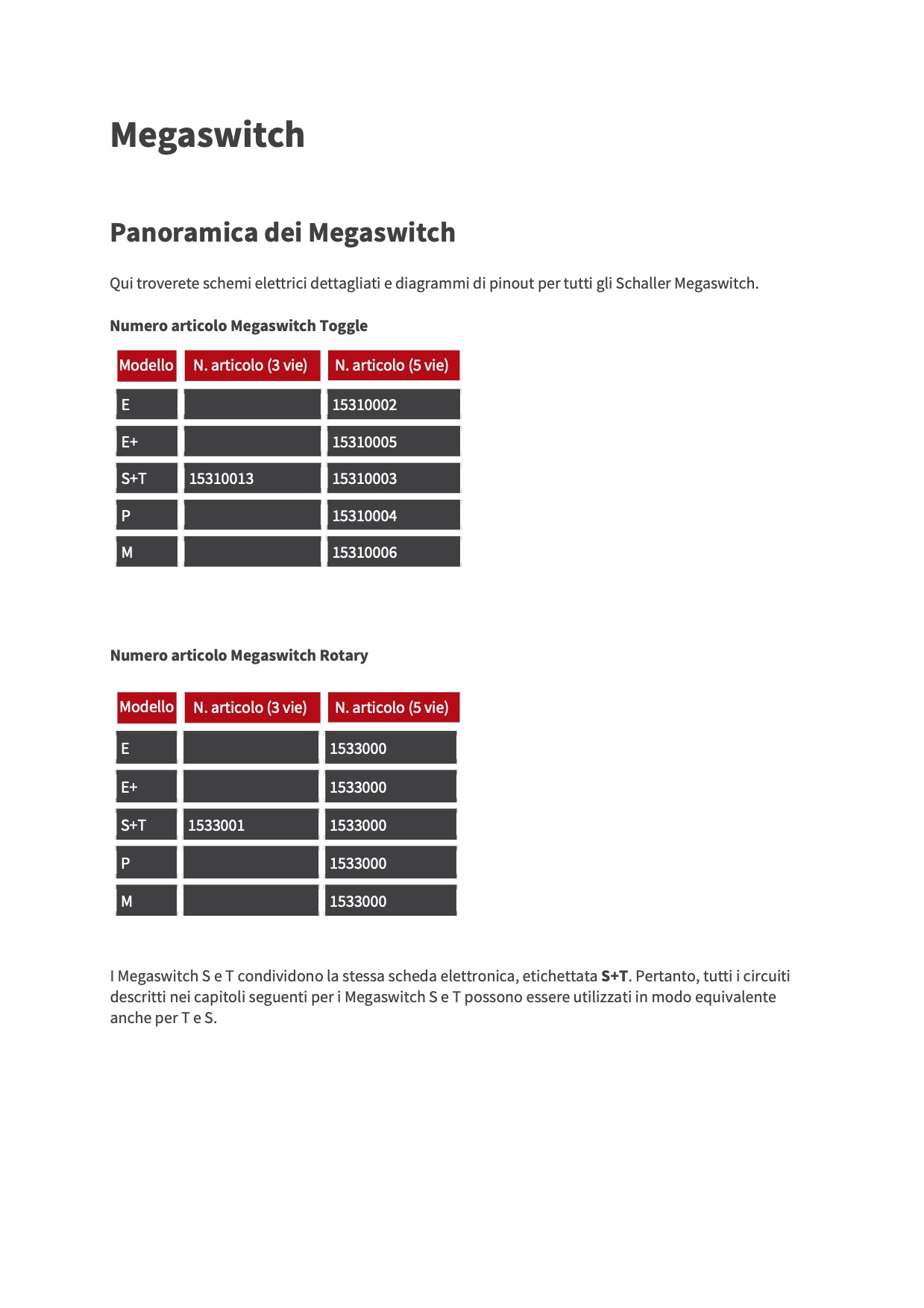

Panoramica dei modelli Schaller Megaswitch

• Qui troverai circuiti dettagliati e piani di assegnazione per tutti i Megaswitch Schaller.
• Questi interruttori possono essere utilizzati per espandere significativamente le possibilità tonali di molte chitarre elettriche. Consentono combinazioni di bobine per i pickup che non possono essere ottenute con gli interruttori standard convenzionali.

Megaswitch S e T hanno lo stesso circuito stampato; è etichettato S+T. Tutti i circuiti nei capitoli seguenti per Megaswitch S e T possono quindi essere utilizzati in modo equivalente anche per T e S.

Osservazioni

1. Gli occhielli di saldatura sul circuito stampato sono contrassegnati da 1 a 7/8/9 o da A a X.
2. Montare l'interruttore in modo che il circuito stampato sia rivolto verso le corde.

• Questo vale per le normali chitarre per destrimani. Nelle chitarre per mancini, la tavola è rivolta lontano dalle corde.
• Questi interruttori possono essere utilizzati per espandere significativamente le possibilità tonali di molte chitarre elettriche. Consentono combinazioni di bobine per i pickup che non possono essere ottenute con gli interruttori standard convenzionali.
• L'installazione è estremamente semplice, non è necessaria alcuna lavorazione del legno né foratura aggiuntiva nella piastra di copertura. Basta dissaldare i fili dal vecchio interruttore, estrarlo, inserire il Megaswitch, saldare i fili come descritto nelle istruzioni. Fatto.
• I collegamenti di saldatura sul circuito stampato sono contrassegnati da 1 a 7/8/9 o da A a X.
• Nelle normali chitarre per destrimani, l'interruttore è montato in modo che il circuito sia rivolto verso le corde. Nelle chitarre per mancini punta lontano dalle corde.

Sono disponibili sei diversi tipi: E, E+, S, P, M, T.
Ciò significa che è possibile ottenere un'ampia varietà di diverse opzioni audio.

2. Quale Megaswitch può essere utilizzato per quale tipo di chitarra?

Seleziona la configurazione del ritiro:

3. I possibili usi

4. Spiegazioni dei circuiti

Collegamenti del potenziometro:

• L = arresto sinistro
• S = smerigliatrice
• R = arresto destro

Nei simboli di commutazione Megaswitch, i punti pieni sono contatti reali, i punti aperti sono solo posizioni di arresto senza funzione di contatto. La posizione dell'interruttore "1" è presente quando la leva è rivolta al lato del ponte o la manopola è ruotata completamente a sinistra.

Gli schemi elettrici mostrano chitarre per destrimani. Qui gli interruttori Megaswitch vengono installati con il lato della scheda rivolto verso le corde. Nelle versioni per mancini non è esattamente speculare. Qui gli interruttori sono posizionati con il circuito stampato lontano dalle corde, e i collegamenti del potenziometro sono al contrario, poiché raramente si trovano versioni in senso antiorario ("logaritmico negativo") e manopole rotanti corrispondenti con numeri in ordine inverso.

Non c'è differenza tra chitarre per destrimani e mancini nelle versioni rotanti.

Gli schemi elettrici veri e propri sono gli stessi per entrambe le versioni.

5. Collegamento delle bobine con correzione di fase

Quando si combinano bobine di pickup diversi, può succedere che non lavorino insieme nella stessa direzione, ma in direzioni opposte, o "fuori fase". Il suono diventa poi molto sottile e vuoto, mancano i bassi - non per tutti i gusti. Se tutti i pickup di una chitarra provengono dallo stesso produttore, di solito (ma non sempre) si incastrano correttamente. Mescolare marchi diversi può facilmente creare confusione. Se si vuole evitare ciò durante l'installazione, è necessario familiarizzare più da vicino con le proprietà tecniche dei pickup. Sfortunatamente, i produttori sono molto riluttanti a fornire informazioni precise qui.

In gergo tecnico si parla spesso di connessione “calda” e di connessione “fredda”. Il primo si riferisce al filo che trasporta il segnale. Se lo tocchi con un dito, l'amplificatore emette un ronzio. Il filo freddo è quello collegato alla massa del circuito, potenziale zero - contatto esterno della presa jack, alloggiamento dei potenziometri, schermature interne, stringhe. Se lo tocchi non ronza. "Caldo" e "freddo" sono chiaramente definiti fin dall'inizio solo per i pickup da cui esce un cavo schermato single-core, cioè molti humbucker e single-coil più vecchi del tipo P90 / P94.

Un'assurdità, ma purtroppo spesso incontrata, è la designazione del filo caldo come "più" e del filo freddo come "meno". Questi sono termini del mondo DC. Tuttavia, nei pickup circola solo corrente alternata.

Tuttavia, i pickup hanno qualcosa come una polarità elettrica o una direzione di lavoro. Finché ne è acceso solo uno, questo non ha importanza, ma sì se ne colleghi due o più insieme. Informazioni come "inizio dell'avvolgimento" e "fine dell'avvolgimento" ("Inizio", "Fine") - come in alcune tabelle presentate su Internet - non funzionano nella pratica perché la direzione di avvolgimento (in senso orario o antiorario) non è specificata.

In pratica si scopre che non è affatto sempre bianco = più e nero = meno, ma può altrettanto facilmente accadere il contrario. Allo stesso modo, nei cavi schermati, il conduttore interno è sempre positivo e quello esterno è sempre negativo. Piuttosto, è completamente confuso; Ogni produttore fa quello che vuole qui e nessuno lo specifica. Si consiglia pertanto vivamente di eseguire personalmente questo controllo.

Se due pickup sono collegati in parallelo, i due poli negativi e i due poli positivi devono essere collegati tra loro per funzionare nella stessa direzione. Quando collegato in serie (come all'interno di un humbucker), il polo negativo di una bobina è collegato al polo positivo dell'altra; ecco come si sommano le tensioni del segnale. Se si desidera deliberatamente una combinazione antifase, allora nel funzionamento in parallelo è necessario collegare il polo positivo dell'uno al polo negativo dell'altro e viceversa, collegando in serie tra loro i due poli positivi oppure i due poli negativi. Ottieni i migliori suoni "fuori fase" quando le due bobine che lavorano l'una contro l'altra sono il più distanti possibile, ovvero i pickup al manico e al ponte in una Stratocaster. Scambiare le bobine l'una contro l'altra all'interno dello stesso humbucker non ha senso; Ciò renderebbe il segnale sonoro estremamente silenzioso.

6. Circuiti senza ronzio

Molti musicisti trovano fastidioso quando dall'altoparlante provengono dei ronzii oltre ai toni della chitarra. Questo succede con i soliti single coil. Catturano i campi magnetici alternati dall'ambiente. Le fonti di ciò includono i trasformatori di rete negli amplificatori, i vecchi reattori nei tubi fluorescenti e le linee aeree su ferrovie e tram. Per evitare ciò sono stati inventati gli humbucker che contengono due bobine collegate tra loro in modo tale che i segnali di disturbo generati dai campi esterni si annullano a vicenda. Affinché i segnali sonori non si compensino a vicenda, i poli nord dei magneti puntano verso le corde attraverso una bobina e i poli sud attraverso l'altra. Le due bobine sono solitamente collegate in serie. I segnali si sommano e la tensione di uscita è doppia rispetto a quella di una sola bobina. Ma funziona anche con la connessione parallela. Questo è possibile nelle chitarre con più single coil. A quelli direttamente adiacenti viene data la direzione di avvolgimento opposta e la polarità magnetica opposta (“avvolgimento invertito, polarità inversa”, RWRP). Con una Stratocaster non hai ronzio almeno nella seconda e quarta posizione dell'interruttore a levetta. In generale deve essere sempre acceso un numero pari di bobine, cioè un numero uguale di bobine del polo nord e del polo sud. Che sia in serie o in parallelo non importa. In ogni caso il collegamento deve avvenire nella stessa direzione descritta.

Quando si utilizza un Megaswitch, le cose diventano un po' più complicate. Qui, ad esempio, una bobina di un humbucker sul ponte è collegata in parallelo con una bobina singola nella posizione centrale. Se non vuoi avere ronzio, allora ci devono essere una bobina del polo nord e una del polo sud, e il polo positivo deve incontrare il polo positivo e il polo negativo deve incontrare il polo negativo. Quindi bisogna prima determinare quale polarità magnetica ha la singola bobina, e poi realizzare il circuito in modo che quando l'humbucker viene diviso, la bobina che ha la polarità magnetica opposta rimane in funzione.

Come si determina la polarità di un singolo magnete? Lo appendi a un filo e lo lasci penzolare, ad almeno mezzo metro di distanza dai pezzi di ferro più grandi. Dopo un po' si fermerà e si allineerà in una certa posizione. Il lato rivolto a nord è il Polo Nord, l'altro è il Polo Sud. (Vicino al polo nord geografico della Terra si trova il polo sud magnetico!) Questo processo funziona anche con pickup a bobina singola con magneti individuali o con un magnete a barra singola sotto la bobina. Non funziona con gli humbucker o con i single coil che hanno due magneti sotto la bobina (P90, P94). Per determinare la polarità di questi, prendi un singolo magnete o una singola bobina con una polarità nota e controlla l'attrazione o la repulsione. I due poli non devono essere avvicinati più di 1 cm circa. La legge secondo cui i poli uguali si respingono e i poli opposti si attraggono si applica solo a distanze maggiori e con circa la stessa intensità. Poli di forza molto diversa si attraggono sempre a brevi distanze perché quello forte inverte la polarità di quello debole. Non dovresti cascarci.

Se vuoi avere intenzionalmente un suono "fuori fase" senza ronzio, devi collegare due bobine con la stessa polarità magnetica in direzioni opposte.

La completa libertà dal ronzio può essere raggiunta solo se le due bobine hanno esattamente lo stesso numero di spire. Questo è il caso di un humbucker standard se è prodotto con cura. Tuttavia, la situazione è diversa se si utilizzano due humbucker diversi come single coil ("split") e si utilizzano le bobine rimanenti insieme, o anche con un humbucker split e un single coil. Il numero di giri è spesso diverso, motivo per cui può succedere che la compensazione non sia completa e rimanga un certo ronzio residuo. Ma questo è almeno molto più debole che con una sola bobina.

Con gli humbucker a quattro fili la domanda è: quali fili appartengono a quale bobina? Questo varia a seconda della marca. Quindi può ad es. Ad esempio, un filo nero può essere collegato a un filo rosso, verde o bianco. Dovrebbe essere nella descrizione. Se questo viene perso, puoi determinarlo facilmente da solo con un ohmmetro. Le resistenze comuni della bobina sono nell'ordine di pochi kOhm. Quale coppia di fili appartiene alla bobina con le viti regolabili e quale a quella con i poli magnetici fissi? Questo è raramente menzionato nelle descrizioni. Puoi anche testarlo facilmente tu stesso. Saldi una presa jack e colleghi la bobina ad un amplificatore acceso utilizzando un cavo per chitarra. Con un piccolo oggetto di ferro (es. cacciavite) toccare leggermente i poli dell'una e dell'altra bobina. Quello che fa rumore è quello che appartiene ai fili, quello più silenzioso è l'altro.

I colori dei fili specificati nei circuiti qui presentati sono quelli utilizzati da Schaller nei suoi pickup. Significa:

• Bianco e verde: Bobina del Polo Nord
• Giallo e marrone: Bobina del polo sud
• Colori vivaci (bianco e giallo): Plus secondo la definizione data
• Colori scuri (verde e marrone): Meno.

Questi colori devono poi essere "tradotti" nei singoli colori dei fili del produttore in questione. sarà.

7. Collegamento dei cavi

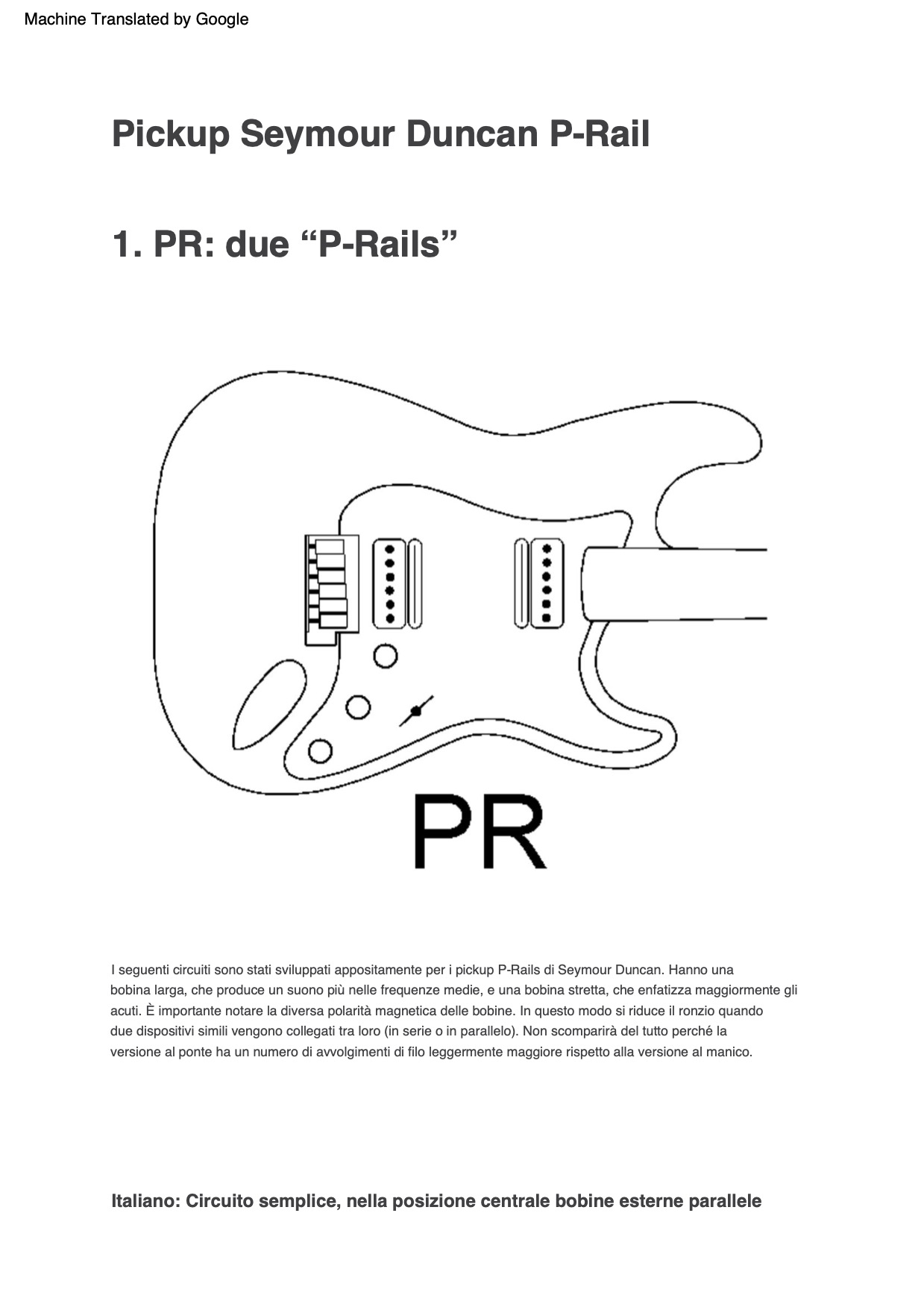

I colori dei cavi di collegamento utilizzati nei disegni (eccetto "PR") corrispondono a quelli dei pickup Schaller (bianco, marrone, verde, giallo). Altri produttori solitamente utilizzano colori diversi; Qui più o meno ognuno ha la propria assegnazione alle bobine, che dovrebbe essere spiegata nelle rispettive istruzioni di installazione. Tuttavia la polarità elettrica non è praticamente specificata da nessuna parte. Può essere utilizzato come “traduzione” tra le denominazioni Schaller e quelle dei vari produttori il seguente elenco, in cui vengono menzionati i collegamenti e le polarità di alcuni tipi comuni (senza pretesa di completezza). Le informazioni si riferiscono alla produzione attuale. Con le copie molto vecchie - soprattutto del periodo "vintage" - a volte può essere diverso perché allora le persone non vi prestavano molta attenzione. Questo dovrebbe poi essere testato nei singoli casi.

8. Codici colore per i cavi

9. Ai valori del potenziometro

È diventata pratica comune utilizzare potenziometri da 250 kOhm per i pickup single coil e quelli da 500 kOhm per gli humbucker. Tuttavia, questa non è una legge inconfutabile ed è lungi dall’essere rispettata in modo coerente ovunque. In generale: con vasi da 500 kOhm ottieni un'idea più alta che con vasi da 250 kOhm. Ma la differenza non è esattamente sconvolgente. Quindi, se hai bobine singole e desideri un suono leggermente più brillante, puoi sostituire i potenziometri da 250 kOhm con quelli da 500 kOhm. Al contrario, gli alti degli humbucker possono essere leggermente ridotti utilizzando potenziometri da 250 kOhm. È in gran parte una questione di gusti e dipende anche in larga misura dall'amplificatore e dalla sua impostazione. In ogni caso, provare è meglio che studiare.

Se si abbassa leggermente il potenziometro del volume per ridurre il volume, l'esperienza dimostra che il suono andrà perso. di brillantezza. Puoi parzialmente compensare questo problema saldando un piccolo condensatore tra l'ingresso (cioè il fermo destro) e l'uscita (il tergicristallo). Valori significativi sono ad es. B. 330 pF, 470 pF o 680 pF. La scelta è una questione di gusto personale. Questi condensatori non sono mostrati nei circuiti qui. Per inciso, le caratteristiche di trasmissione di tutti i pickup passivi dipendono anche dalla capacità del cavo della chitarra. Ciò è dovuto al principio fisico e non può essere evitato.

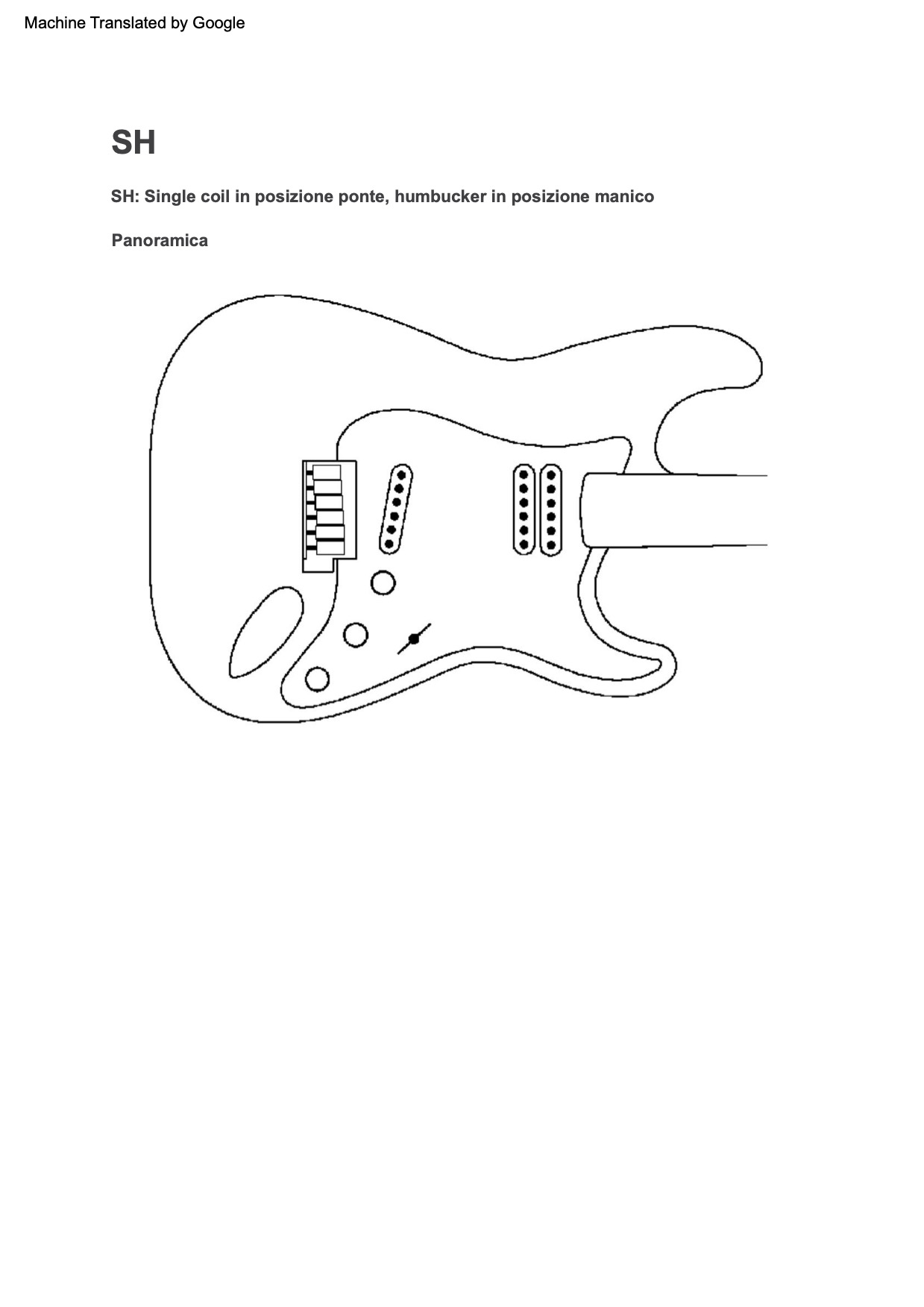

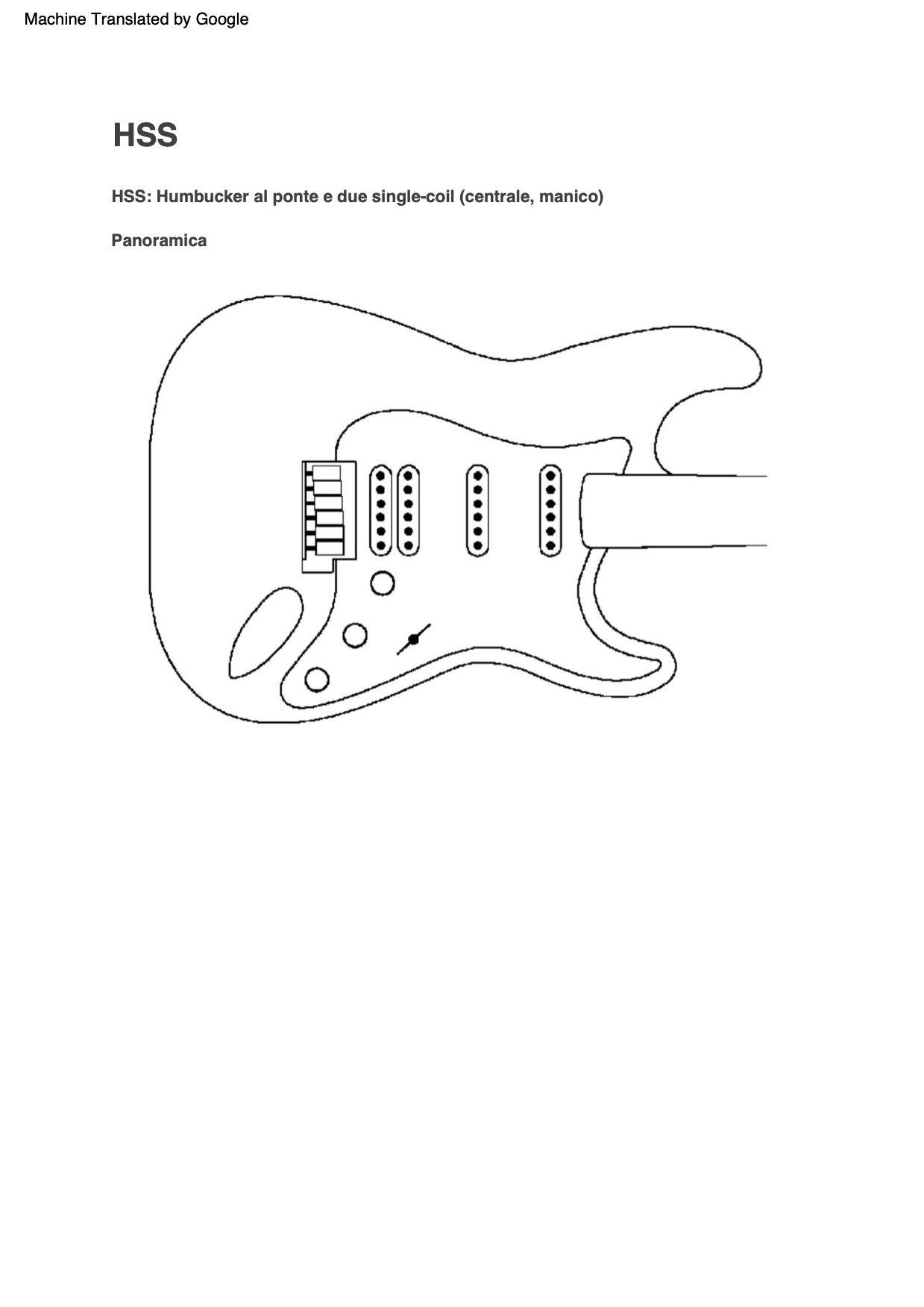

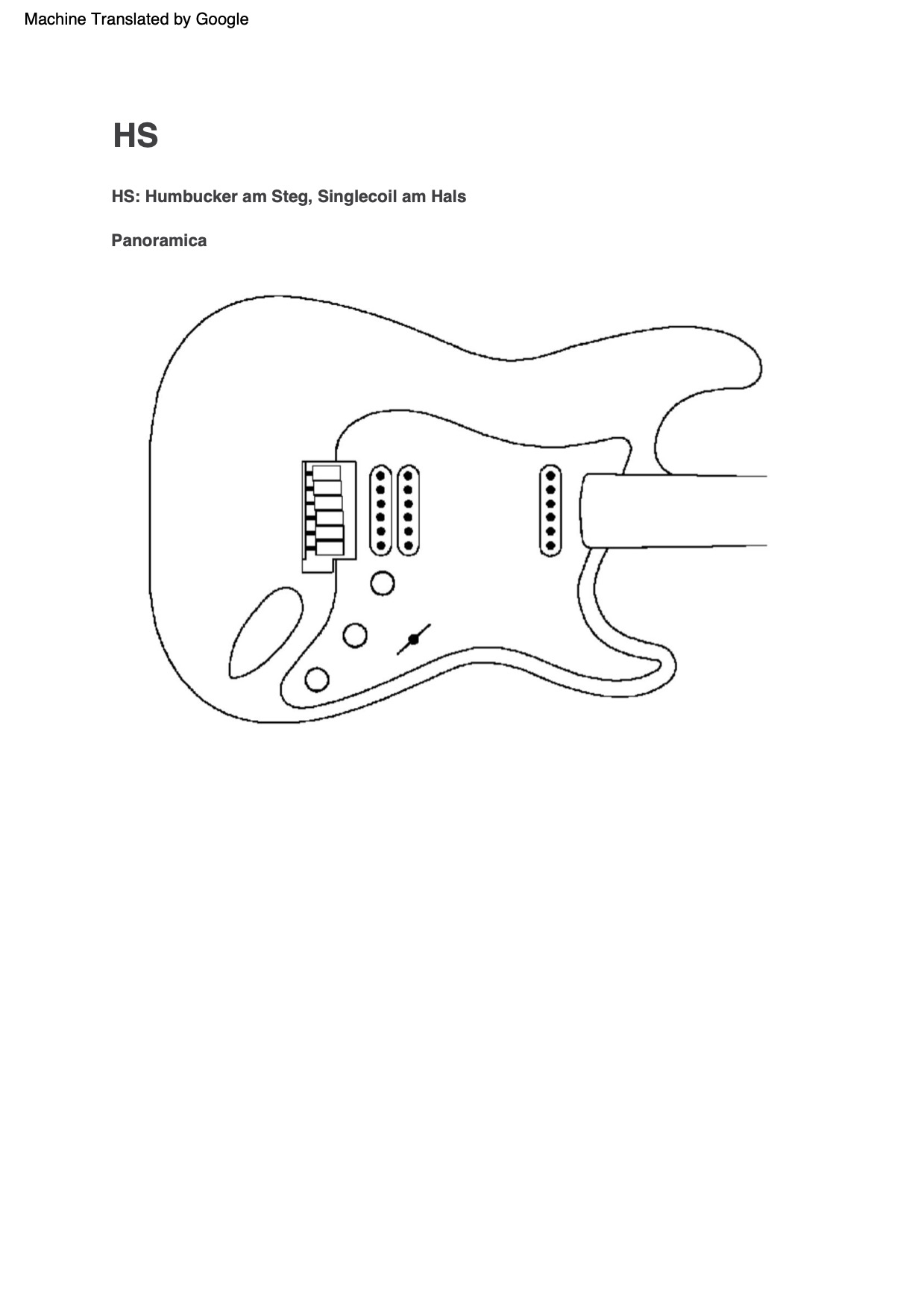

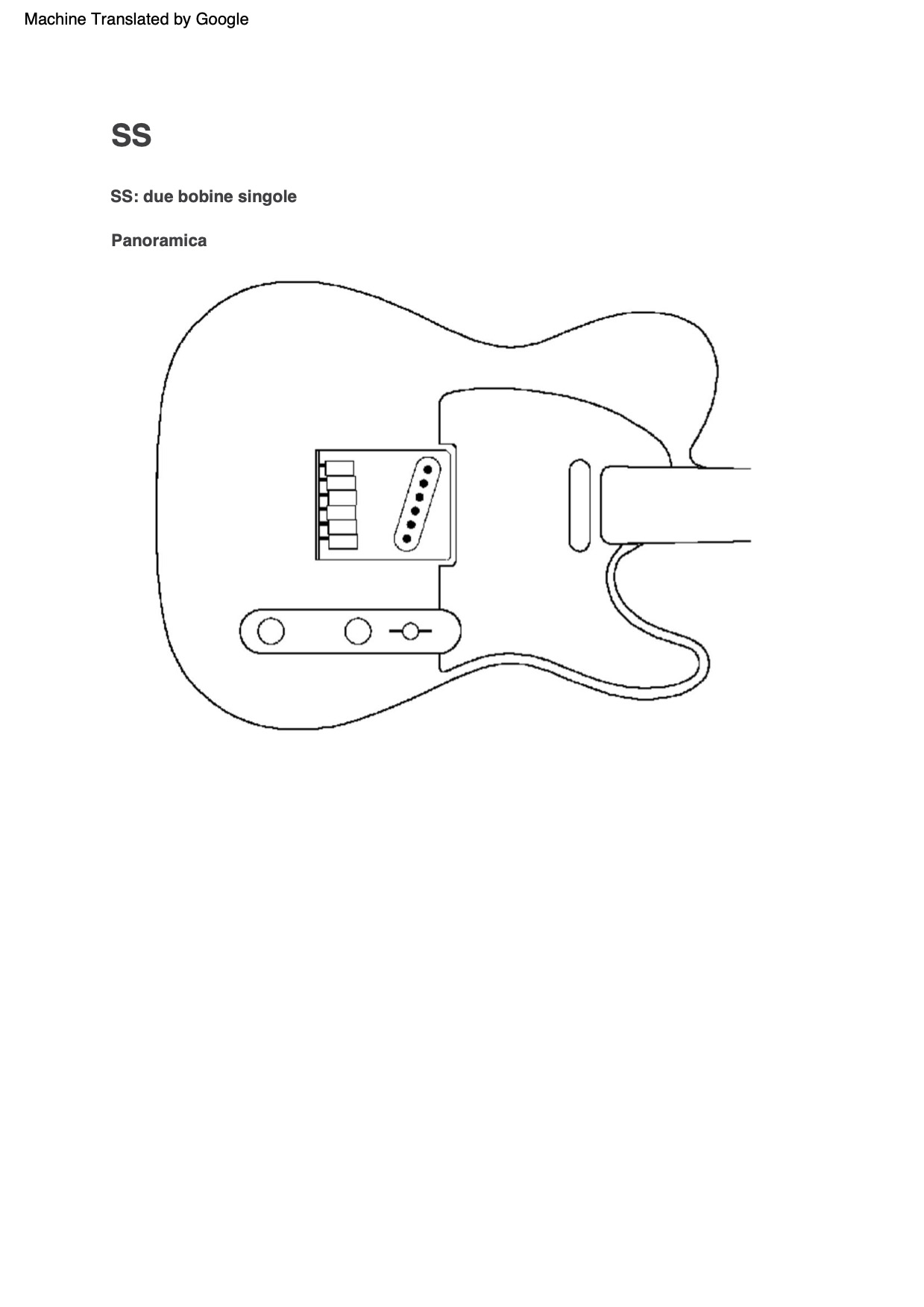

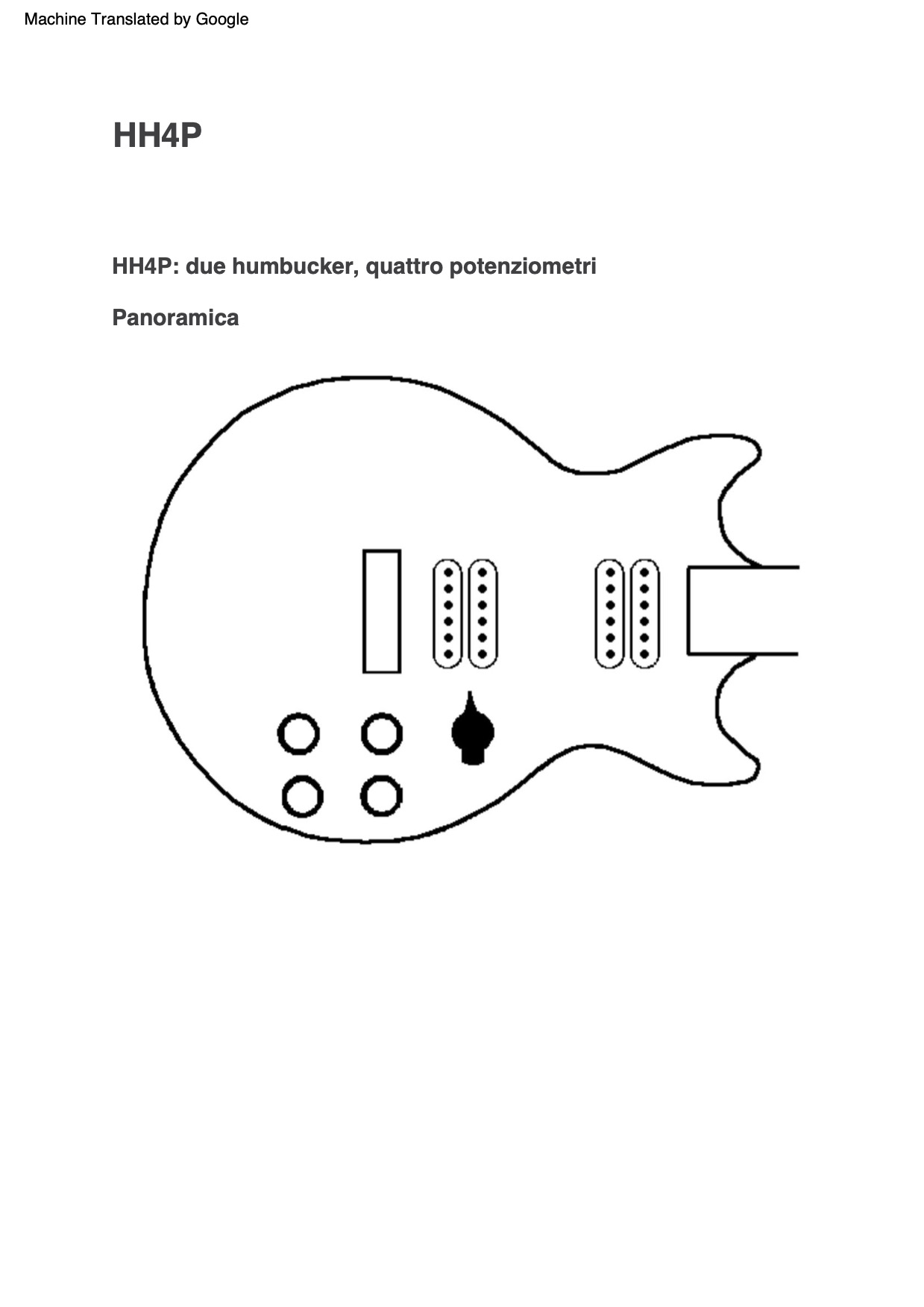

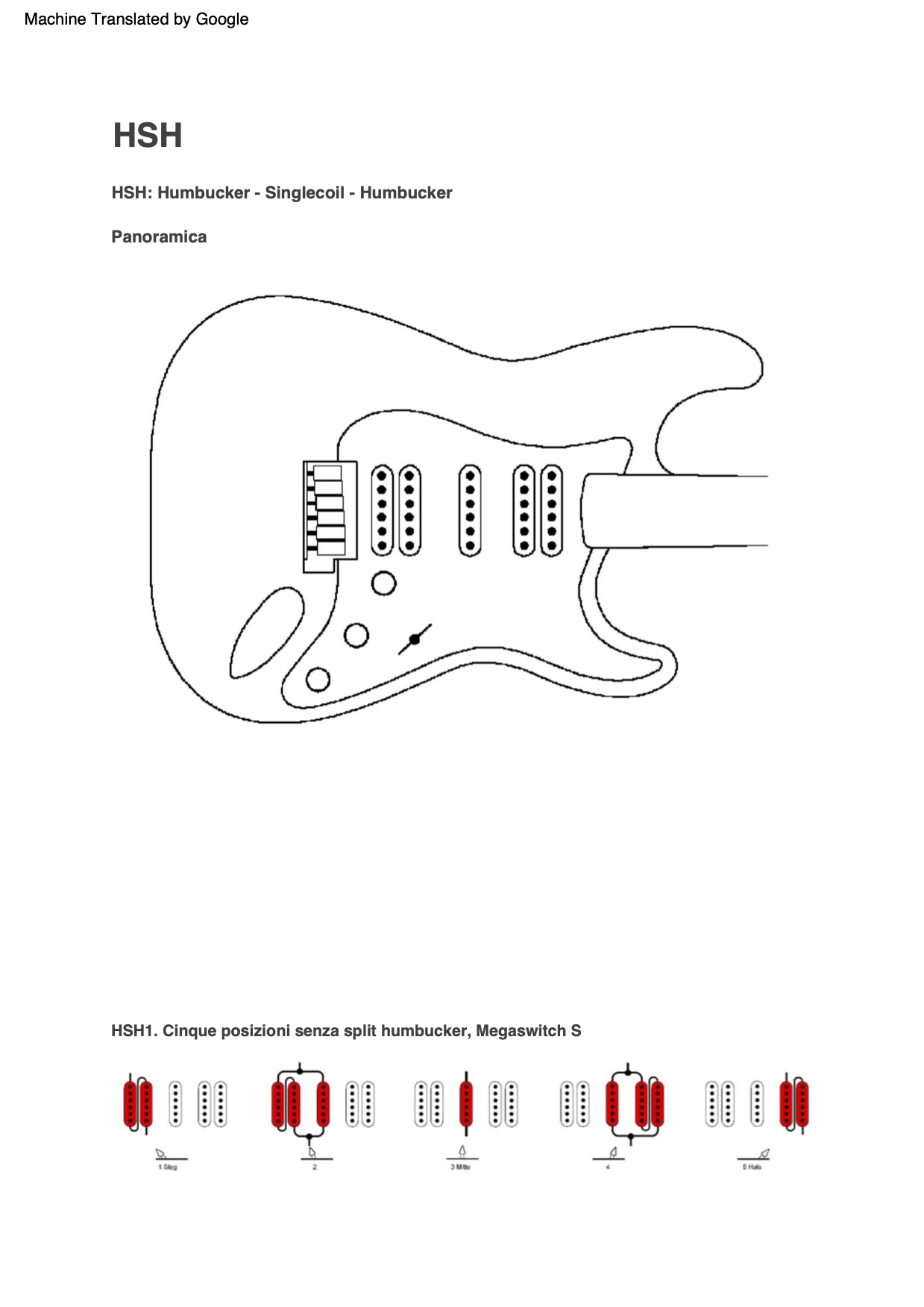

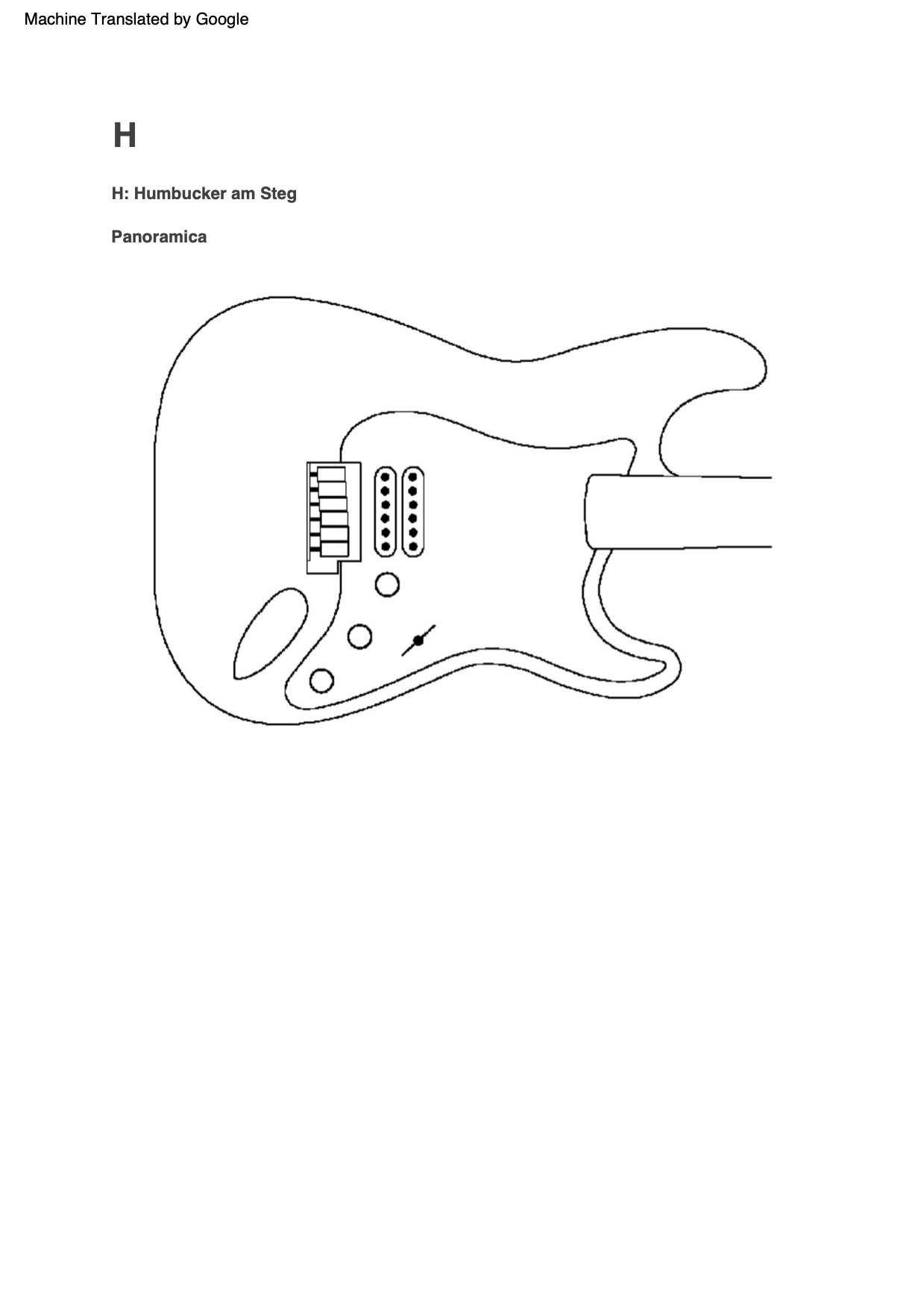

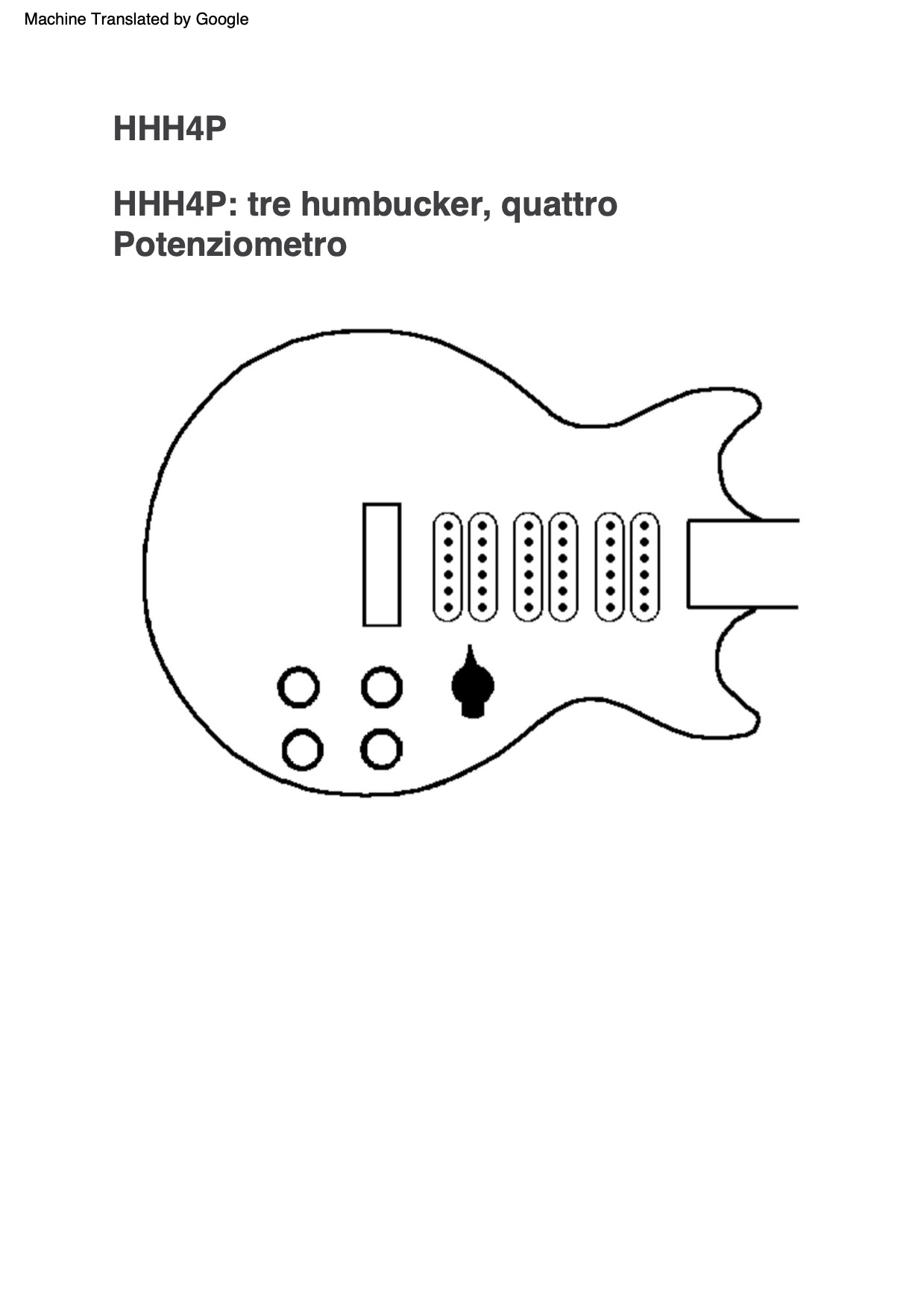

10. Configurazioni dei pickup per chitarra elettrica con schema dei collegamenti, scaricabili in formato PDF

11. Tipi Schaller Megaswitch con varianti circuitali come download PDF

Megaswitch tipo E

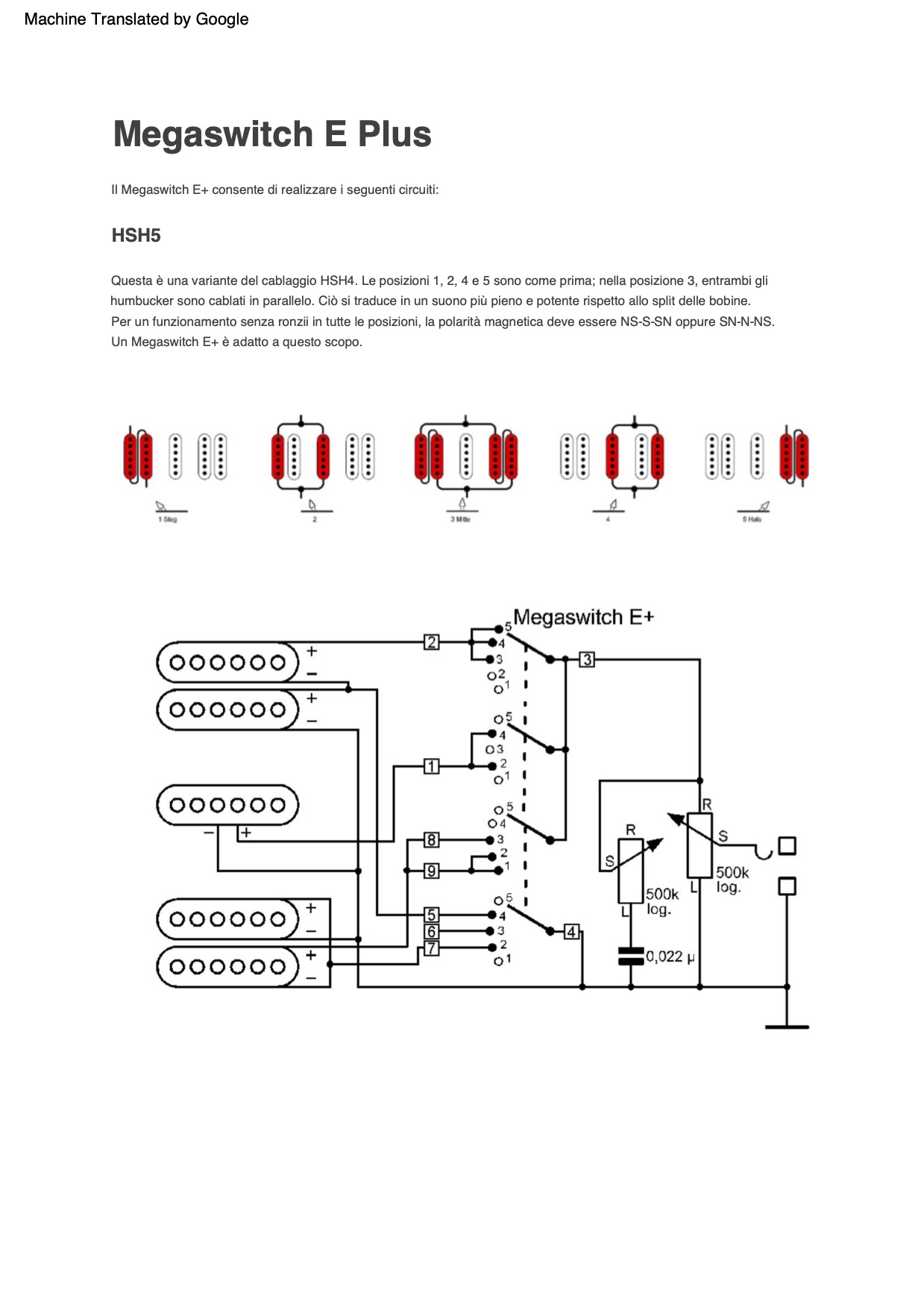

Megaswitch Tipo E+

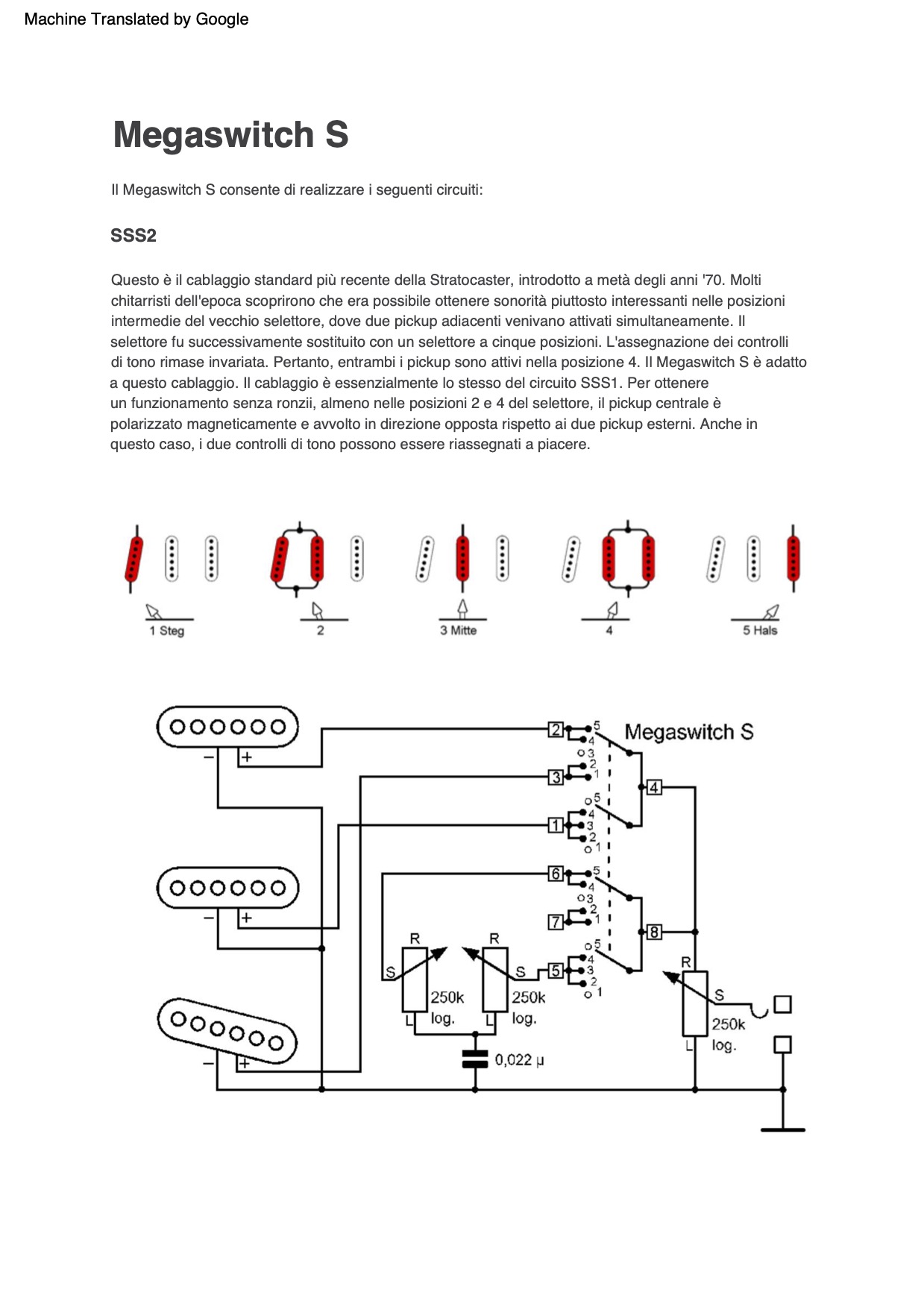

Megaswitch Tipo S

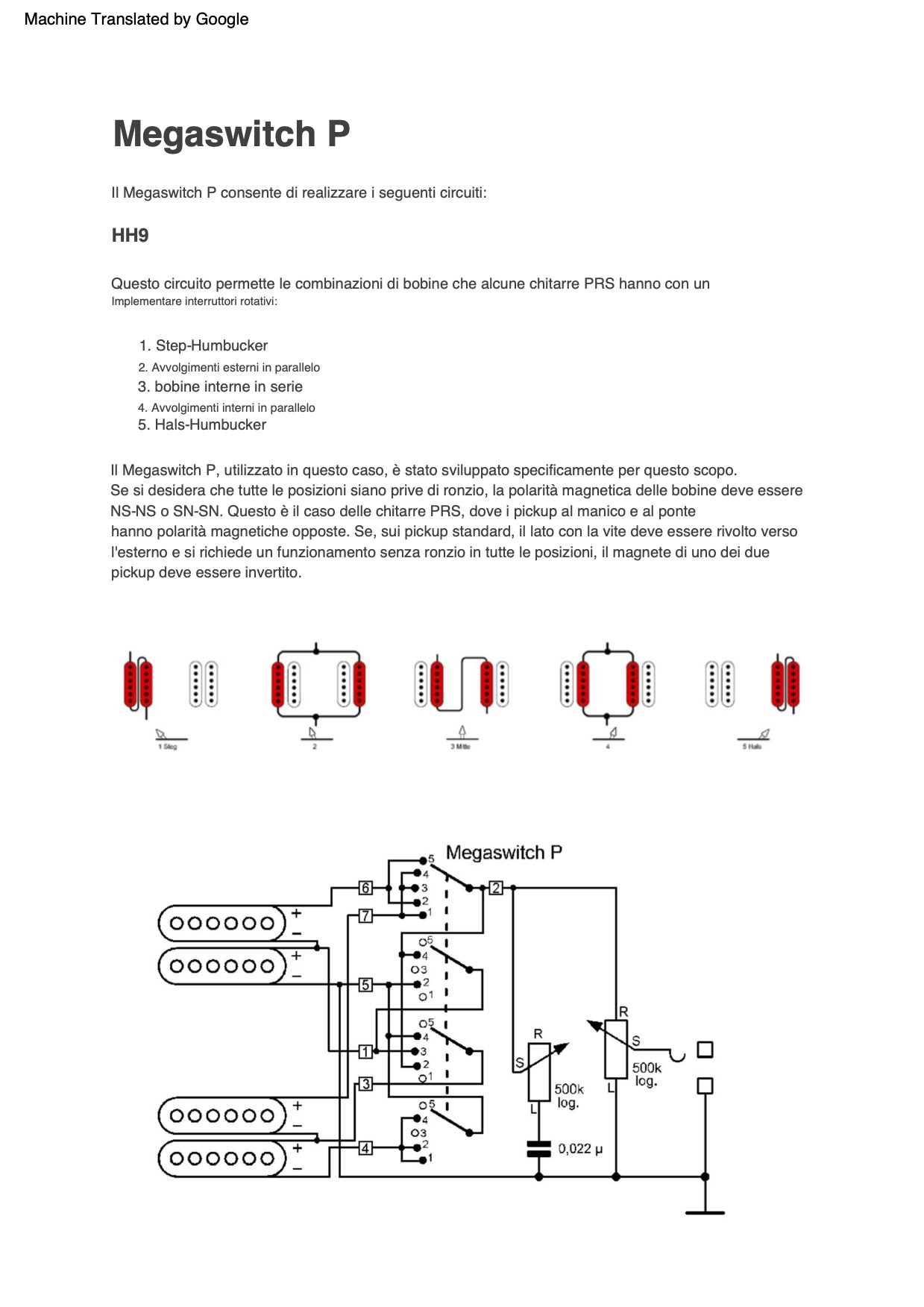

Megaswitch tipo P

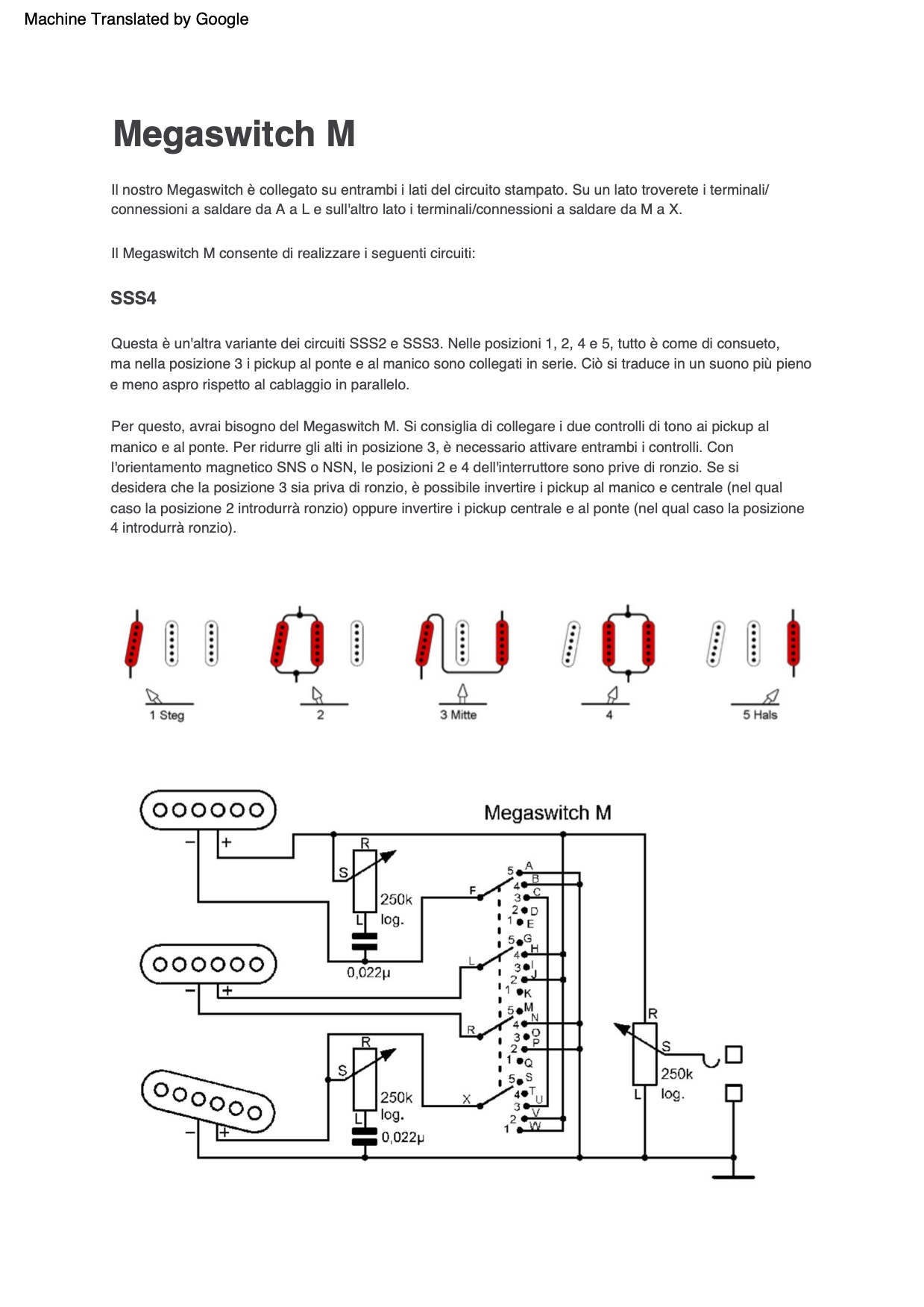

Megaswitch tipo M

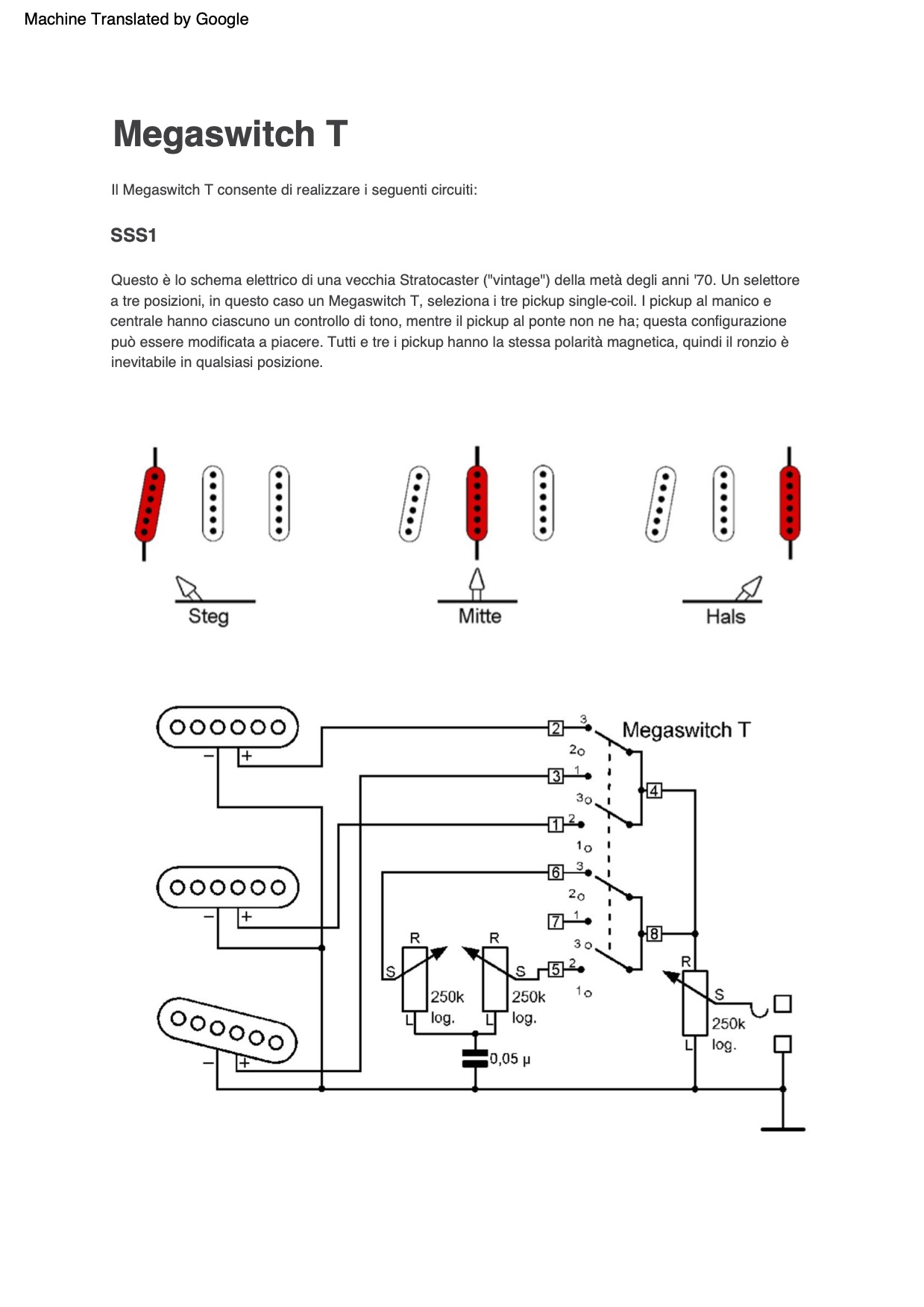

Megaswitch tipo T

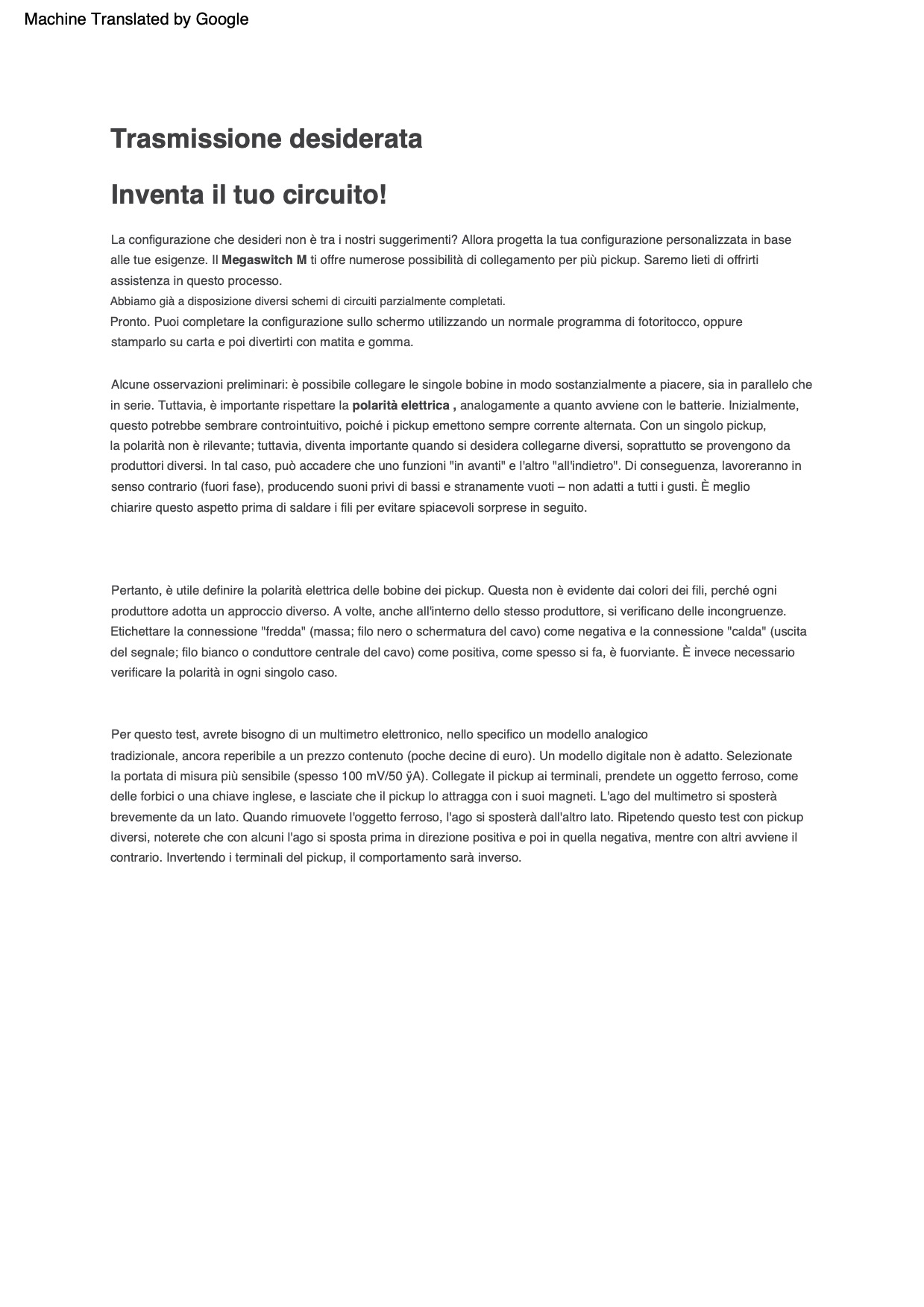

Modello personalizzato Circuito desiderato Megaswitch M
