Mégaswitches

1. Présentation

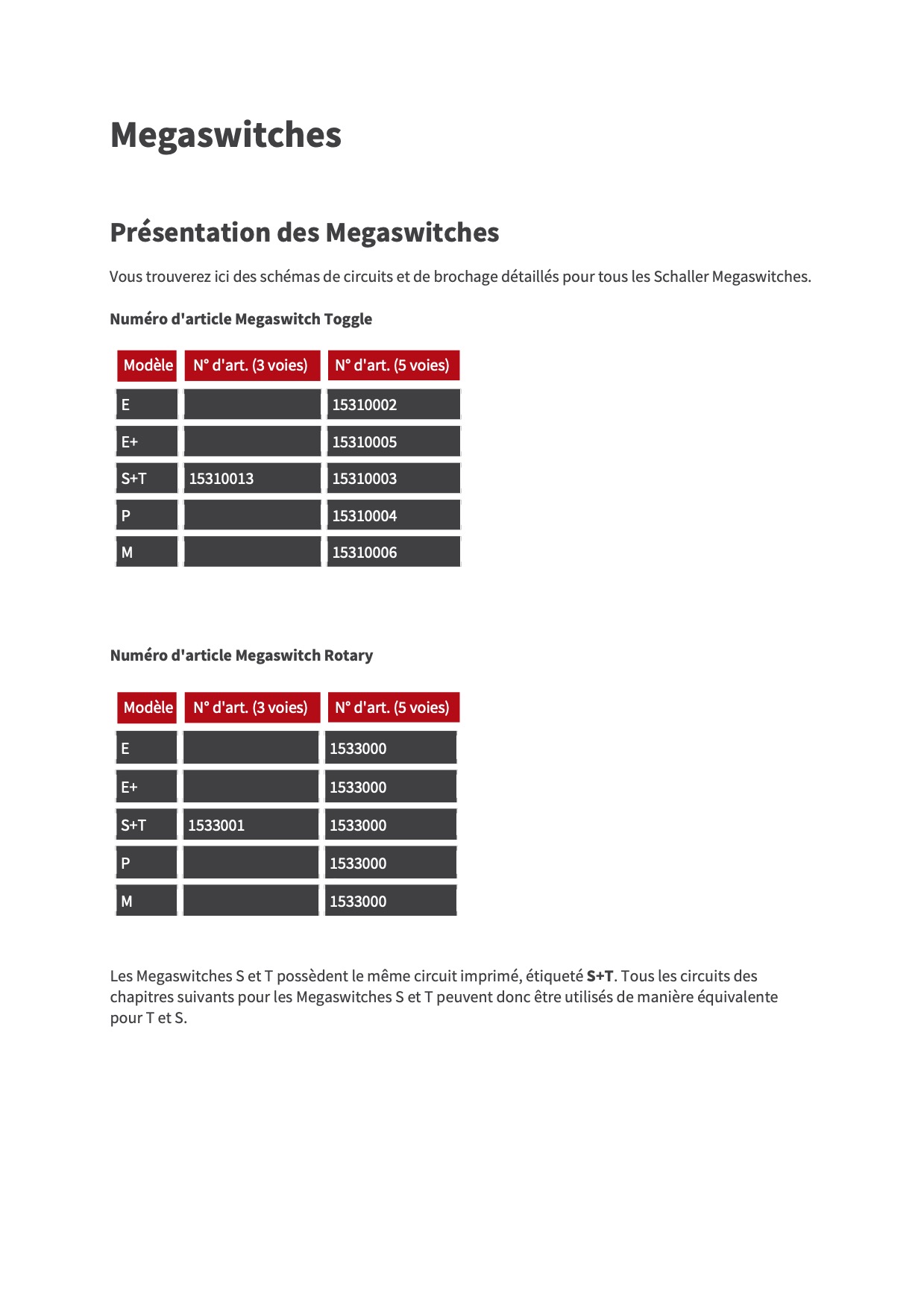

Veuillez d'abord consulter notre aperçu des interrupteurs rotatifs et à bascule Megaswitches avec les numéros d'article avant de faire une sélection dans la boutique !

Tous les circuits illustrés peuvent être mis en œuvre à la fois avec l'interrupteur à bascule Megaswitch et le commutateur rotatif Megaswitch, le circuit imprimé respectif est toujours le même !

Aperçu au format PDF

• Vous trouverez ici des plans de circuit et d'affectation détaillés pour tous les mégaswitches Schaller.
• Ces commutateurs peuvent être utilisés pour étendre considérablement les possibilités tonales de nombreuses guitares électriques. Ils permettent des combinaisons de bobines pour les micros qui ne peuvent pas être obtenues avec des commutateurs standard conventionnels.

Les Megaswitch S et T ont le même circuit imprimé ; il est étiqueté S+T . Tous les circuits des chapitres suivants pour Megaswitch S et T peuvent donc également être utilisés de manière équivalente pour T et S.

Remarques

1. Les œillets de soudure sur le circuit imprimé sont marqués de 1 à 7/8/9 ou de A à X.
2. Montez le commutateur de manière à ce que le circuit imprimé soit face aux chaînes.

• Cela s'applique aux guitares normales pour droitiers. Dans les guitares pour gauchers, la planche est tournée vers les cordes.
• Ces commutateurs peuvent être utilisés pour étendre considérablement les possibilités tonales de nombreuses guitares électriques. Ils permettent des combinaisons de bobines pour les micros qui ne peuvent pas être obtenues avec des commutateurs standard conventionnels.
• L'installation est extrêmement simple, aucun travail du bois et aucun perçage supplémentaire dans une plaque de recouvrement n'est nécessaire. Il suffit de dessouder les fils de l'ancien switch, de le retirer, d'insérer le Megaswitch, de souder les fils comme décrit dans la notice. Terminé.
• Les connexions soudées sur le circuit imprimé sont marquées de 1 à 7/8/9 ou de A à X.
• Dans les guitares normales pour droitiers, l'interrupteur est monté de manière à ce que le circuit imprimé soit face aux cordes. Dans les guitares pour gauchers, il pointe loin des cordes.

Six types différents sont disponibles : E, E+, S, P, M, T.
Cela signifie qu'une grande variété d'options sonores différentes peuvent être obtenues.

2. Quel Megaswitch peut être utilisé pour quel type de guitare ?

Sélectionnez la configuration de collecte :

3. Les utilisations possibles

4. Explications des circuits

Connexions du potentiomètre :

• L = arrêt à gauche
• S = broyeur
• R = arrêt à droite

Dans les symboles de commutation Megaswitch, les points remplis sont de vrais contacts, les points ouverts ne sont que des positions de verrouillage sans fonction de contact. La position du commutateur « 1 » est présente lorsque le levier pointe vers le côté du pont ou lorsque le bouton rotatif est tourné complètement vers la gauche.

Les schémas de câblage montrent des guitares pour droitiers. Ici, les commutateurs Megaswitch sont installés avec le côté carte vers les cordes. Dans les versions pour gauchers, ce n'est pas exactement le miroir. Ici, les commutateurs sont situés avec le circuit imprimé éloigné des cordes, et les connexions du potentiomètre sont dans l'autre sens, car on trouve rarement des versions dans le sens inverse des aiguilles d'une montre ("logarithmique négatif") et des boutons rotatifs correspondants avec des chiffres dans l'ordre inverse.

Il n'y a aucune différence entre les guitares pour droitiers et gauchers dans les versions rotatives.

Les schémas électriques en tant que tels sont les mêmes pour les deux versions.

5. Connexion correcte des bobines en phase

Lorsque vous combinez des bobines de différents micros, il peut arriver qu'elles ne fonctionnent pas ensemble dans le même sens, mais dans des sens opposés, ou « déphasées ». Le son devient alors très fin et creux, les basses manquent - pas du goût de tout le monde. Si tous les micros d’une guitare proviennent du même fabricant, ils s’emboîtent généralement (mais pas toujours) correctement. Mélanger différentes marques peut facilement prêter à confusion. Si vous souhaitez éviter cela lors de l'installation, il est nécessaire de vous familiariser davantage avec les propriétés techniques des micros. Malheureusement, les fabricants sont très réticents à fournir ici des informations précises.

Dans le jargon technique, on parle souvent de connexion « chaude » et « froide ». Le premier fait référence au fil porteur du signal. Si vous le touchez avec le doigt, l'amplificateur bourdonne. Le fil froid est celui qui est connecté à la masse du circuit, le potentiel zéro - contact externe de la prise jack, boîtier des potentiomètres, blindages internes, cordes. Si on le touche, il ne bourdonne pas. "Chaud" et "froid" ne sont clairement définis d'emblée que pour les micros d'où sort un câble blindé monoconducteur, c'est-à-dire de nombreux humbuckers et single-coils plus anciens de type P90 / P94.

La désignation du fil chaud par « plus » et du fil froid par « moins » est absurde, mais - malheureusement - souvent rencontrée. Ce sont des termes du monde DC. Cependant, seul le courant alternatif circule dans les micros.

Néanmoins, les micros ont quelque chose comme une polarité électrique ou une direction de travail. Tant qu'un seul est allumé, cela n'a pas d'importance, mais c'est le cas si vous en connectez deux ou plus ensemble. Des informations telles que "début de remontage" et "fin de remontage" ("Début", "Finition") - comme dans certains tableaux présentés sur Internet - ne fonctionnent pas en pratique car le sens de remontage (horaire ou anti-horaire) n'est pas précisé.

Dans la pratique, il s'avère que ce n'est pas toujours blanc = plus et noir = moins, mais cela peut tout aussi bien être l'inverse. De même, avec les câbles blindés, le conducteur interne est toujours positif et le conducteur externe est toujours négatif. Au contraire, c'est complètement déroutant ; Chaque constructeur fait ici ce qu'il veut, et personne ne le précise. Il est donc fortement recommandé d'effectuer vous-même cette vérification.

Si deux capteurs sont connectés en parallèle, les deux pôles négatifs et les deux pôles positifs doivent être connectés entre eux pour fonctionner dans le même sens. Lorsqu'il est connecté en série (comme dans un humbucker), le pôle négatif d'une bobine est connecté au pôle positif de l'autre ; c'est ainsi que les tensions des signaux s'additionnent. Si vous souhaitez délibérément une combinaison antiphase, alors en fonctionnement parallèle vous devez connecter le pôle positif de l'un au pôle négatif de l'autre et vice versa, en connexion en série soit les deux pôles positifs, soit les deux pôles négatifs entre eux. Vous obtenez les meilleurs sons « déphasés » lorsque les deux bobines travaillant l’une contre l’autre sont aussi éloignées que possible, c’est-à-dire les micros manche et chevalet d’une Stratocaster. Inverser les bobines les unes contre les autres au sein du même humbucker est absurde ; Cela rendrait le signal sonore extrêmement silencieux.

6. Circuits sans bourdonnement

De nombreux musiciens trouvent ennuyeux que des bourdonnements proviennent du haut-parleur en plus des sons de leur guitare. Cela se produit avec les simples coils habituels. Ils captent les champs magnétiques alternatifs de l’environnement. Les sources en sont les transformateurs de réseau dans les amplificateurs, les anciens ballasts dans les tubes fluorescents et les lignes aériennes des chemins de fer et des tramways. Pour éviter cela, des humbuckers ont été inventés, qui contiennent deux bobines reliées entre elles de telle sorte que les signaux parasites générés par les champs externes s'annulent. Afin que les signaux sonores ne se compensent pas également, les pôles nord des aimants pointent vers les cordes via une bobine et les pôles sud pointent vers l'autre. Les deux bobines sont généralement connectées en série. Les signaux s'additionnent et la tension de sortie est deux fois plus élevée qu'avec une seule bobine. Mais cela fonctionne aussi avec une connexion parallèle. Ceci est possible dans les guitares dotées de plusieurs bobines simples. Pour ce faire, ceux qui sont directement adjacents reçoivent le sens d'enroulement opposé et la polarité magnétique opposée (« bobinage inversé, polarité inversée », RWRP). Avec une Stratocaster, vous n'avez pas de bourdonnement au moins dans les deuxième et quatrième positions de l'interrupteur à bascule. En général, un nombre pair de bobines doit toujours être allumé, à savoir un nombre égal de bobines du pôle nord et du pôle sud. Que ce soit en série ou en parallèle, peu importe. Dans tous les cas, la connexion doit être dans le même sens que celui décrit.

Lorsque vous utilisez un Megaswitch, les choses deviennent un peu plus compliquées. Ici, par exemple, une bobine d'un humbucker sur le chevalet est connectée en parallèle avec une seule bobine en position médiane. Si vous ne voulez pas de bourdonnement, alors il doit y avoir un pôle nord et une bobine de pôle sud, et le pôle positif doit rencontrer le pôle positif et le pôle négatif doit rencontrer le pôle négatif. Vous devez donc d'abord déterminer quelle polarité magnétique a la bobine unique, puis réaliser le circuit de sorte que lorsque le humbucker est divisé, la bobine qui a la polarité magnétique opposée reste en fonctionnement.

Comment déterminer la polarité d'un seul aimant ? Vous l'accrochez à un fil et le laissez pendre - à au moins un demi-mètre des plus gros morceaux de fer. Après un certain temps, il s'immobilisera et s'alignera dans une certaine position. Le côté qui fait face au nord est le pôle Nord, l'autre est le pôle Sud. (Près du pôle nord géographique de la Terre se trouve son pôle sud magnétique !) Ce processus fonctionne également avec des micros à bobine unique avec des aimants individuels ou une barre magnétique unique sous la bobine. Il ne fonctionne pas avec les humbuckers ou les single coils qui ont deux aimants sous la bobine (P90, P94). Pour déterminer la polarité de ceux-ci, prenez un seul aimant ou une seule bobine avec une polarité connue et vérifiez l'attraction ou la répulsion. Les deux pôles ne doivent pas être rapprochés de moins d’environ 1 cm. La loi selon laquelle les pôles semblables se repoussent et les pôles opposés s'attirent ne s'applique qu'à de plus grandes distances et à peu près aux mêmes forces. Des pôles de force très différente s'attirent toujours sur de courtes distances car le fort inverse la polarité du faible. Vous ne devriez pas tomber dans ce piège.

Si vous souhaitez intentionnellement avoir un son « déphasé » sans bourdonnement, alors vous devez connecter deux bobines avec la même polarité magnétique dans des directions opposées.

Une absence totale de bourdonnement ne peut être obtenue que si les deux bobines ont exactement le même nombre de tours. C'est le cas d'un humbucker standard s'il est fabriqué avec soin. Cependant, c'est différent si vous commutez deux humbuckers différents en simple bobinage ("split") et faites fonctionner les bobines restantes ensemble, ou même avec un humbucker splitté et un simple bobinage, le nombre de tours est alors souvent différent, c'est pourquoi il peut arriver que la compensation ne soit pas complète et qu'un certain bourdonnement résiduel subsiste. Mais celui-ci est au moins beaucoup plus faible qu'avec. un seul coil seul.

Avec les humbuckers à quatre fils, la question est : quels fils appartiennent à quelle bobine ? Cela varie selon la marque. Il en va de même pour par ex. Par exemple, un fil noir peut être connecté à un fil rouge, vert ou blanc. Cela devrait être dans la description. En cas de perte, vous pouvez facilement le déterminer vous-même avec un ohmmètre. Les résistances de bobine courantes sont de l’ordre de quelques kOhms. Quelle paire de fils appartient à la bobine avec les vis réglables et laquelle à celle avec les pôles magnétiques fixes ? Ceci est rarement mentionné dans les descriptions. Vous pouvez également facilement le tester vous-même. Vous soudez une prise jack et connectez la bobine à un amplificateur allumé à l'aide d'un câble de guitare. Avec un petit objet en fer (par exemple un tournevis) vous touchez légèrement les pôles de l'une et de l'autre bobine. Celui qui craque fort est celui qui appartient aux fils, le plus silencieux est l'autre.

Les couleurs de fils spécifiées dans les circuits présentés ici sont celles que Schaller utilise dans ses micros. Cela signifie :

• Blanc et vert : Bobine du pôle Nord
• Jaune et marron : Bobine du pôle Sud
• Couleurs vives (blanc et jaune) : Plus selon la définition donnée
• Couleurs foncées (vert et marron) : Moins.

Ces couleurs doivent ensuite être « traduites » dans les couleurs de fils individuelles du fabricant concerné. le sera.

7. Connecter les fils

Les couleurs des fils de liaison utilisés dans les dessins (sauf « PR ») correspondent à celles des micros Schaller (blanc, marron, vert, jaune). D'autres fabricants utilisent généralement des couleurs différentes ; Ici, plus ou moins chacun a sa propre affectation aux bobines, qui doit être expliquée dans les instructions d'installation respectives. Cependant, la polarité électrique n’est précisée pratiquement nulle part. La liste suivante peut être utilisée pour « traduire » entre les désignations Schaller et celles des différents fabricants, dans lesquelles sont mentionnées les connexions et les polarités de certains types courants (sans prétendre être complète). Les informations s'appliquent à la production actuelle. Avec des copies très anciennes - notamment de la période "vintage" - cela peut parfois être différent car les gens n'y prêtaient pas beaucoup d'attention à l'époque. Cela devrait ensuite être testé dans des cas individuels.

8. Codes couleur des fils

9. Vers les valeurs du potentiomètre

Il est devenu courant d'utiliser des potentiomètres de 250 kOhm pour les micros simple bobinage et ceux de 500 kOhm pour les humbuckers. Toutefois, cette loi n’est pas irréfutable et est loin d’être respectée partout. En général : avec des pots de 500 kOhm, vous obtenez une idée de plus d'aigus qu'avec des pots de 250 kOhm. Mais la différence n’est pas vraiment bouleversante. Ainsi, si vous avez des simples bobinages et souhaitez un son légèrement plus brillant, vous pouvez remplacer les potentiomètres de 250 kOhm par des 500 kOhm. A l'inverse, les aigus des humbuckers peuvent être légèrement réduits à l'aide de potentiomètres de 250 kOhm. C'est en grande partie une question de goût et dépend aussi fortement de l'amplificateur et de son réglage. Dans tous les cas, mieux vaut essayer qu'étudier.

Si vous baissez un peu le potentiomètre de volume pour réduire le volume, l'expérience montre que le son sera perdu. de brillance. Vous pouvez compenser partiellement cela en soudant un petit condensateur entre l'entrée (c'est-à-dire la butée droite) et la sortie (l'essuie-glace). Les valeurs significatives sont par ex. B. 330 pF, 470 pF ou 680 pF. Le choix est une question de goût personnel. Ces condensateurs ne sont pas représentés dans les circuits ici. Par ailleurs, les caractéristiques de transmission de tous les micros passifs dépendent également de la capacité du câble de guitare. Cela est dû au principe physique et ne peut être évité.

10. Configurations de pickup avec affectation des broches sous forme de téléchargements PDF

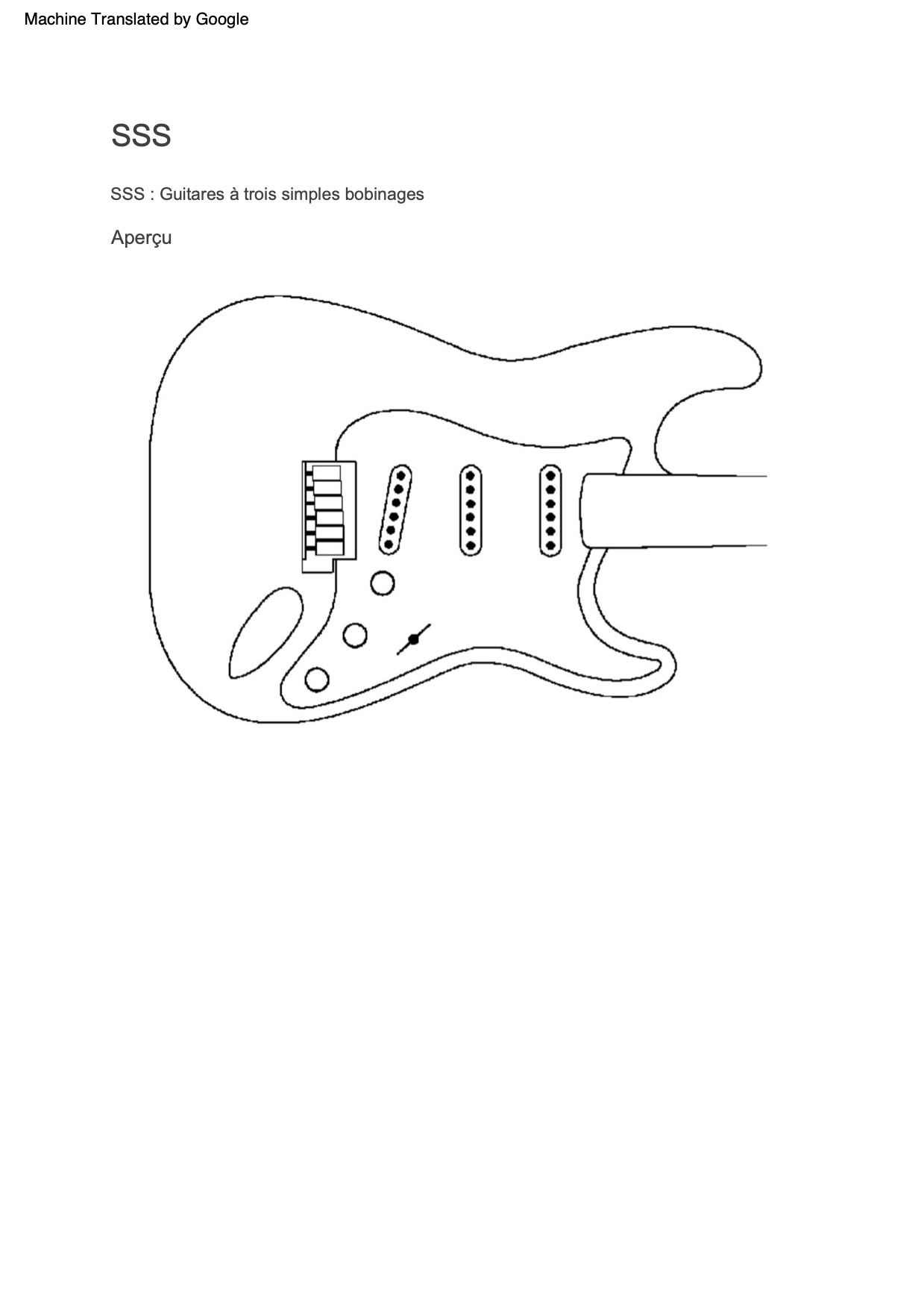

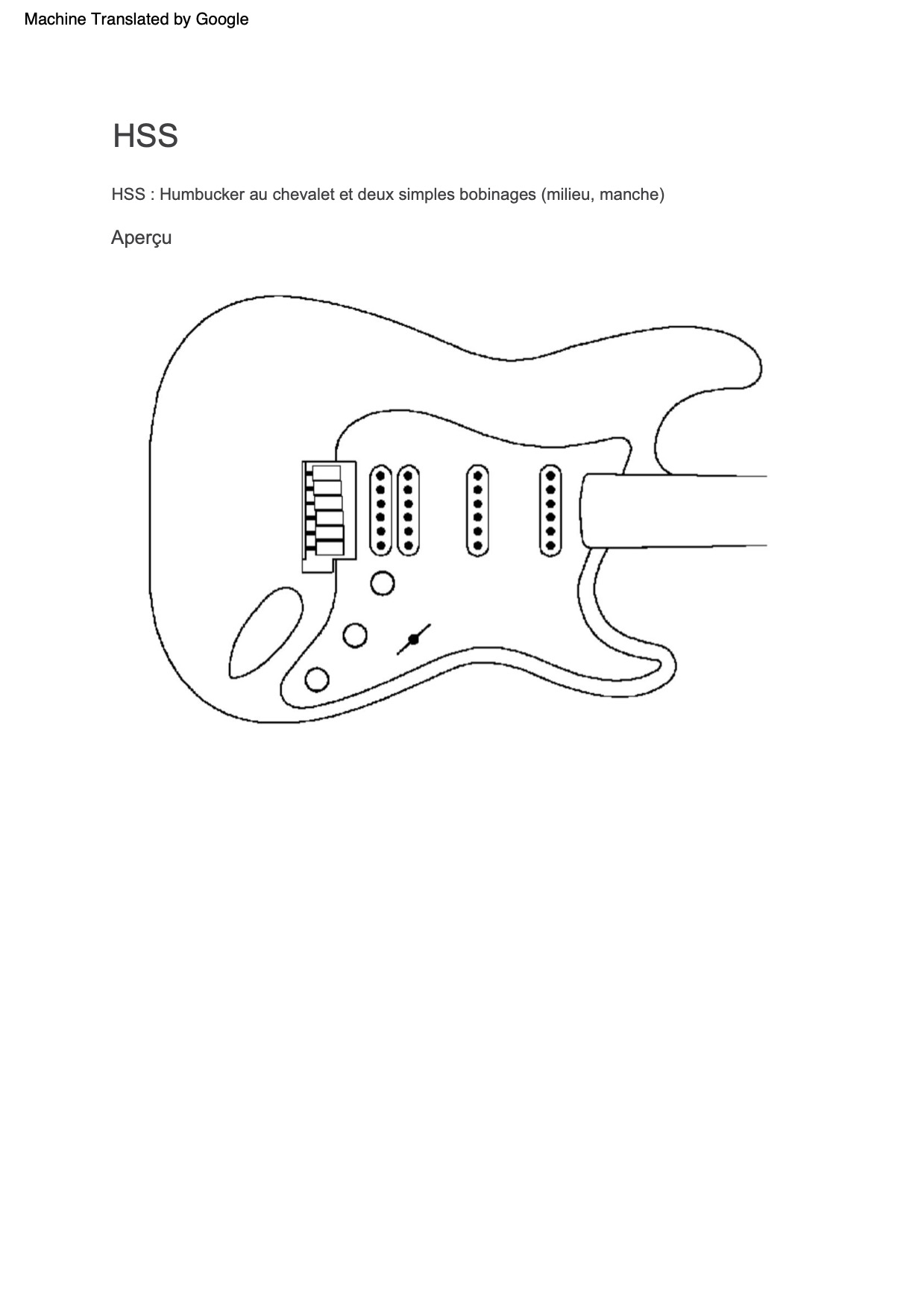

SSS : trois simples bobinages (chevalet, milieu et manche)HSS : un humbucker (chevalet), deux simples bobinages (milieu et manch

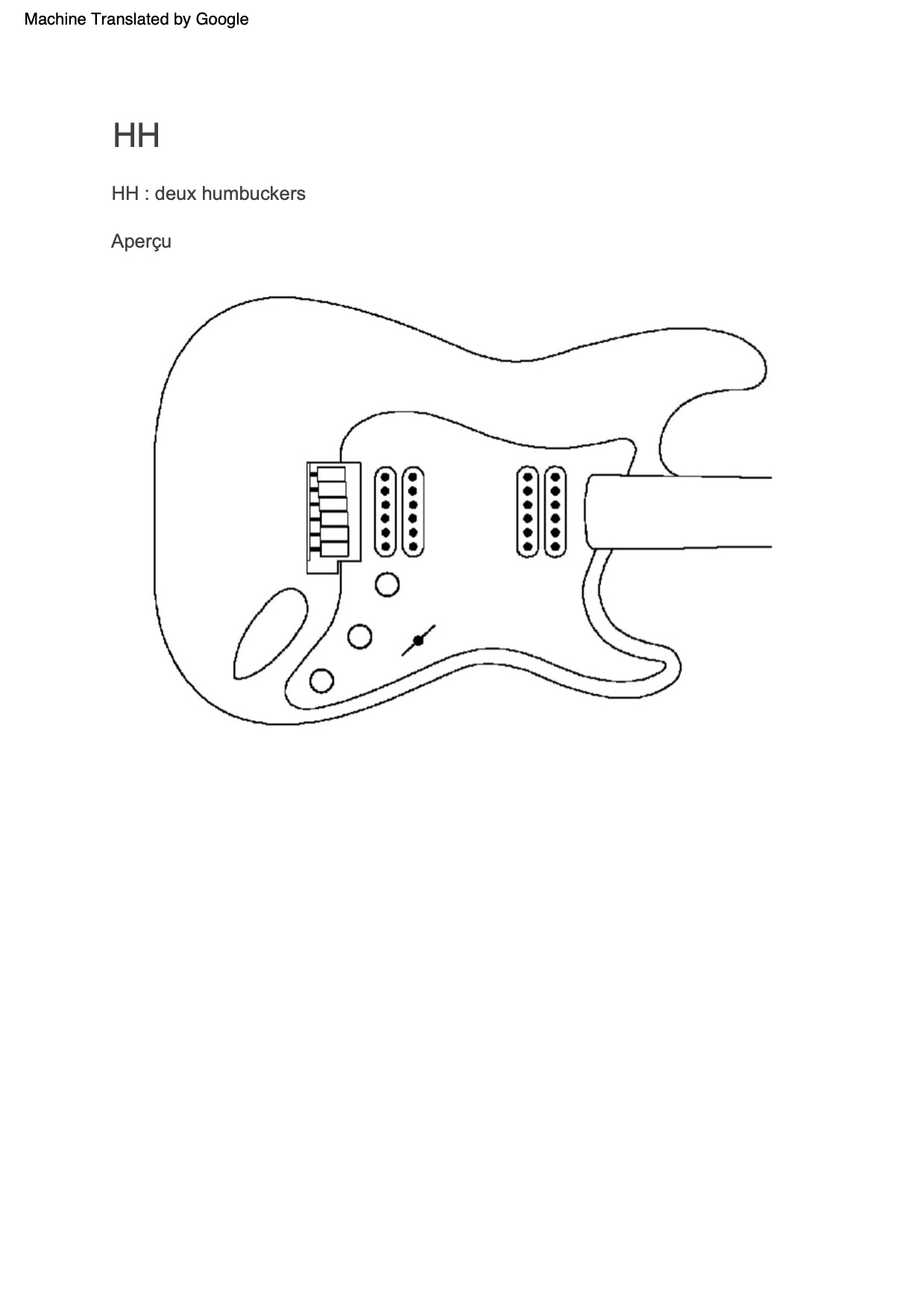

HH : deux humbuckers (chevalet/manche)

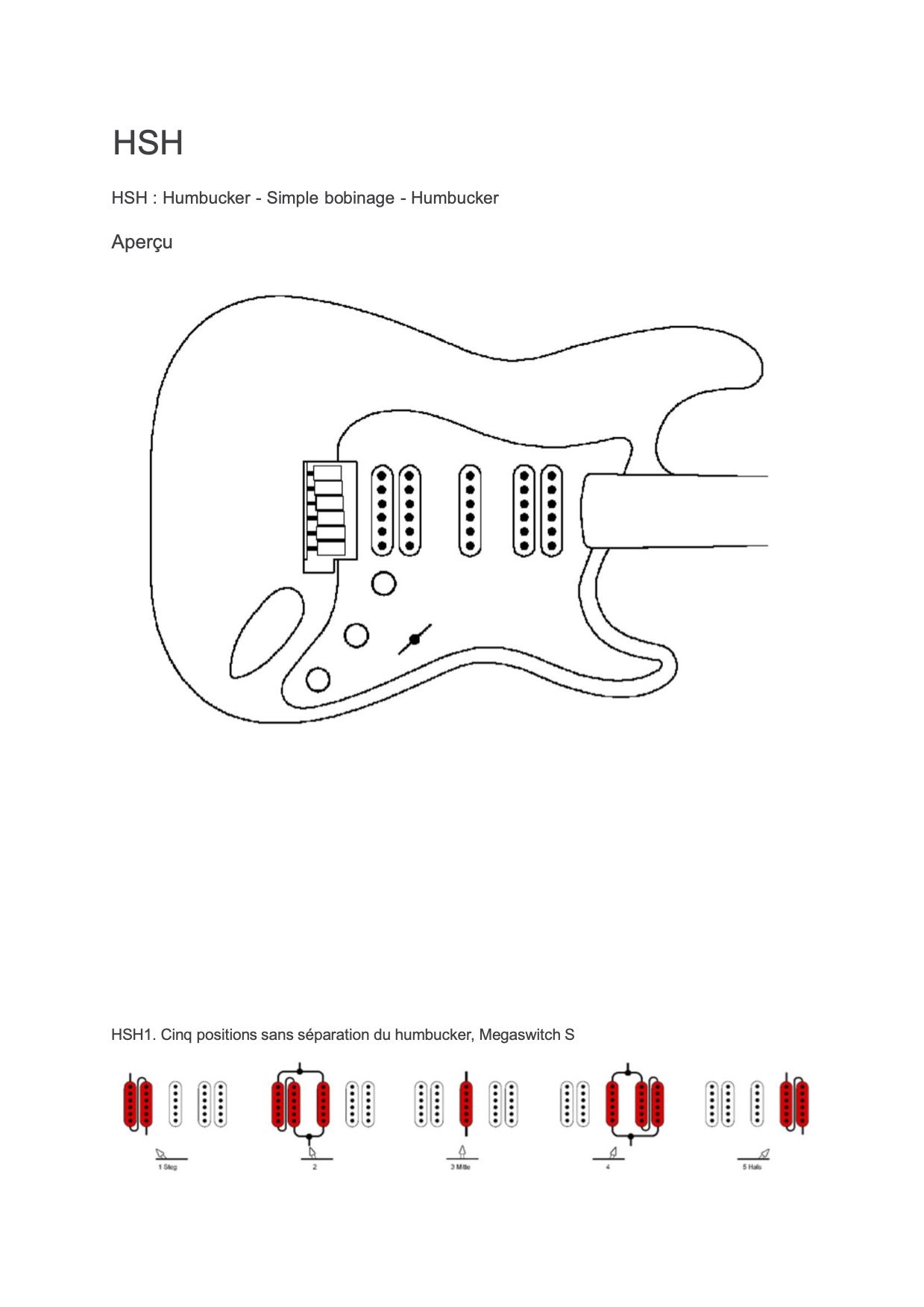

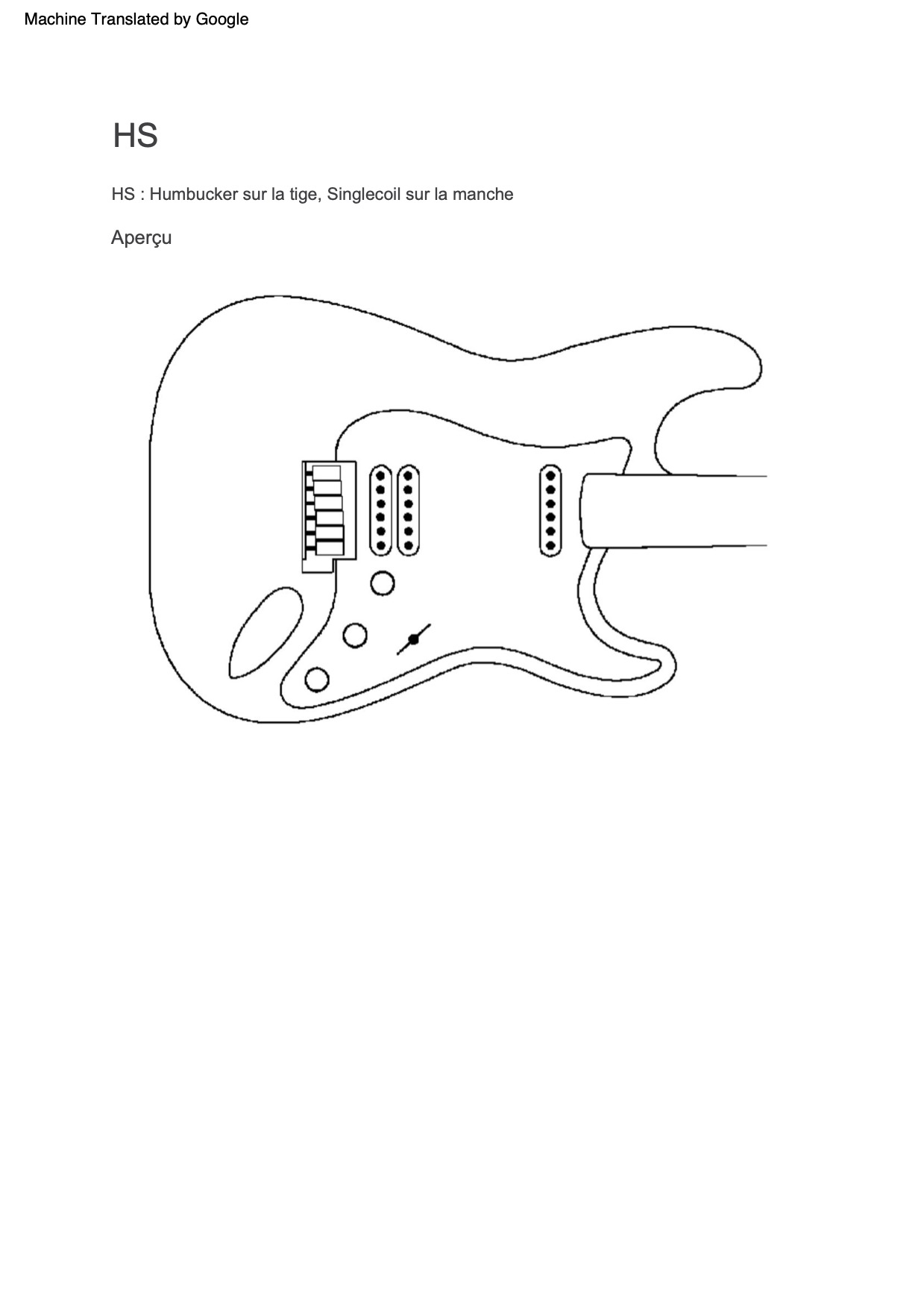

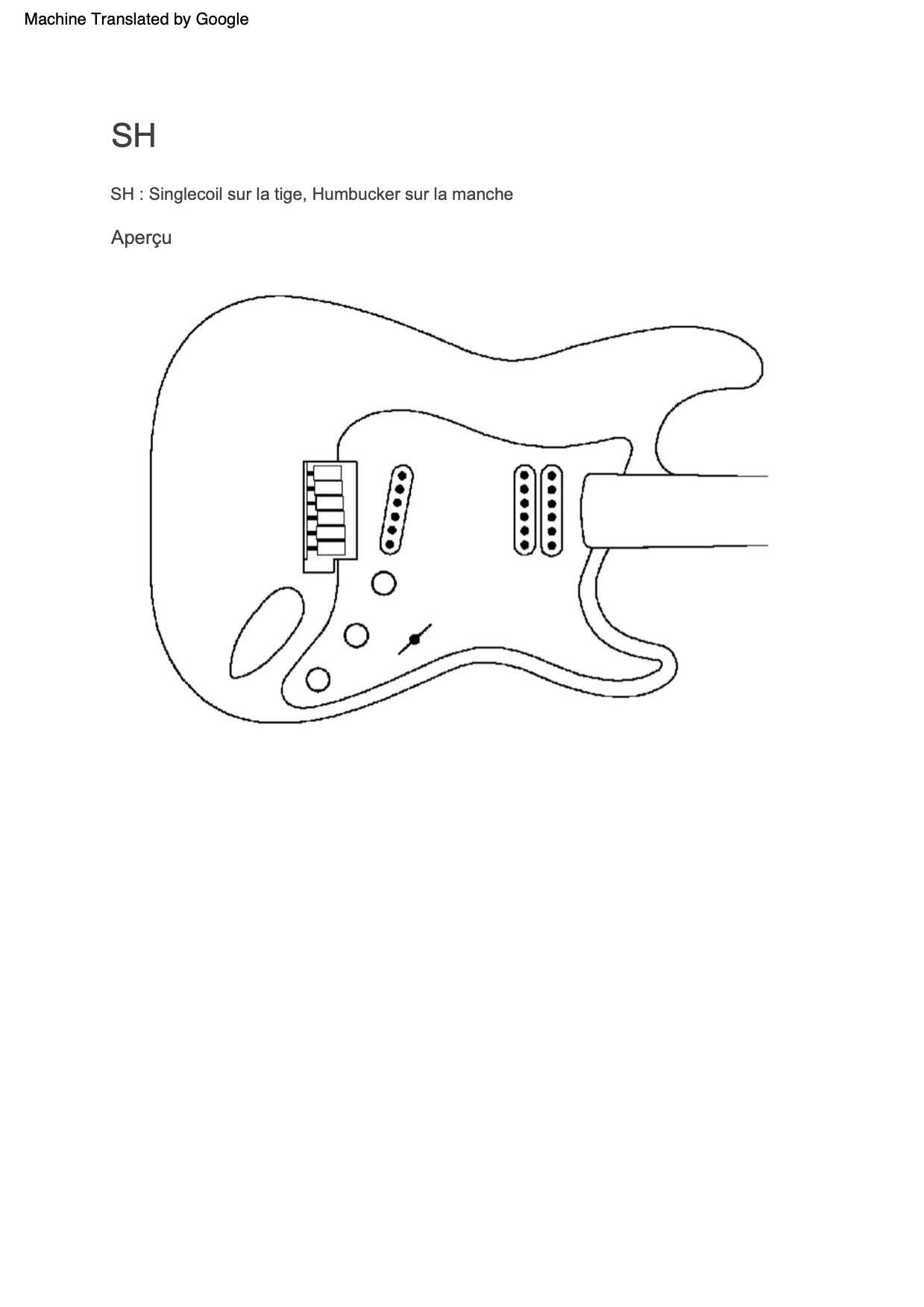

HSH : un humbucker (chevalet), un simple bobinage (milieu) et un humbucker (manche)HS : un humbucker (chevalet) et un simple bobinage (manche) SH : un simple bobinage (chevalet) et un humbucker (manche)

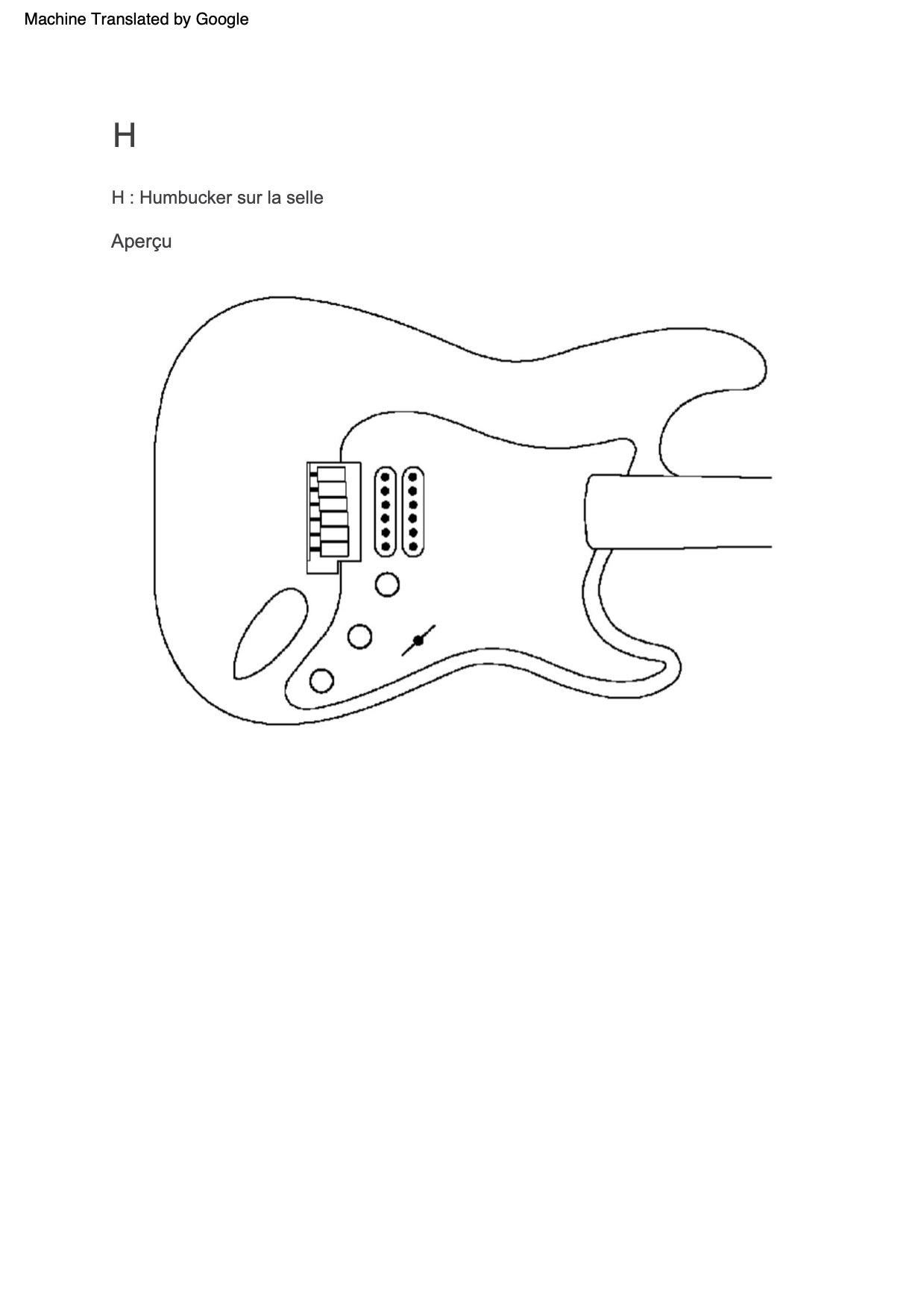

H : un humbucker (chevalet)

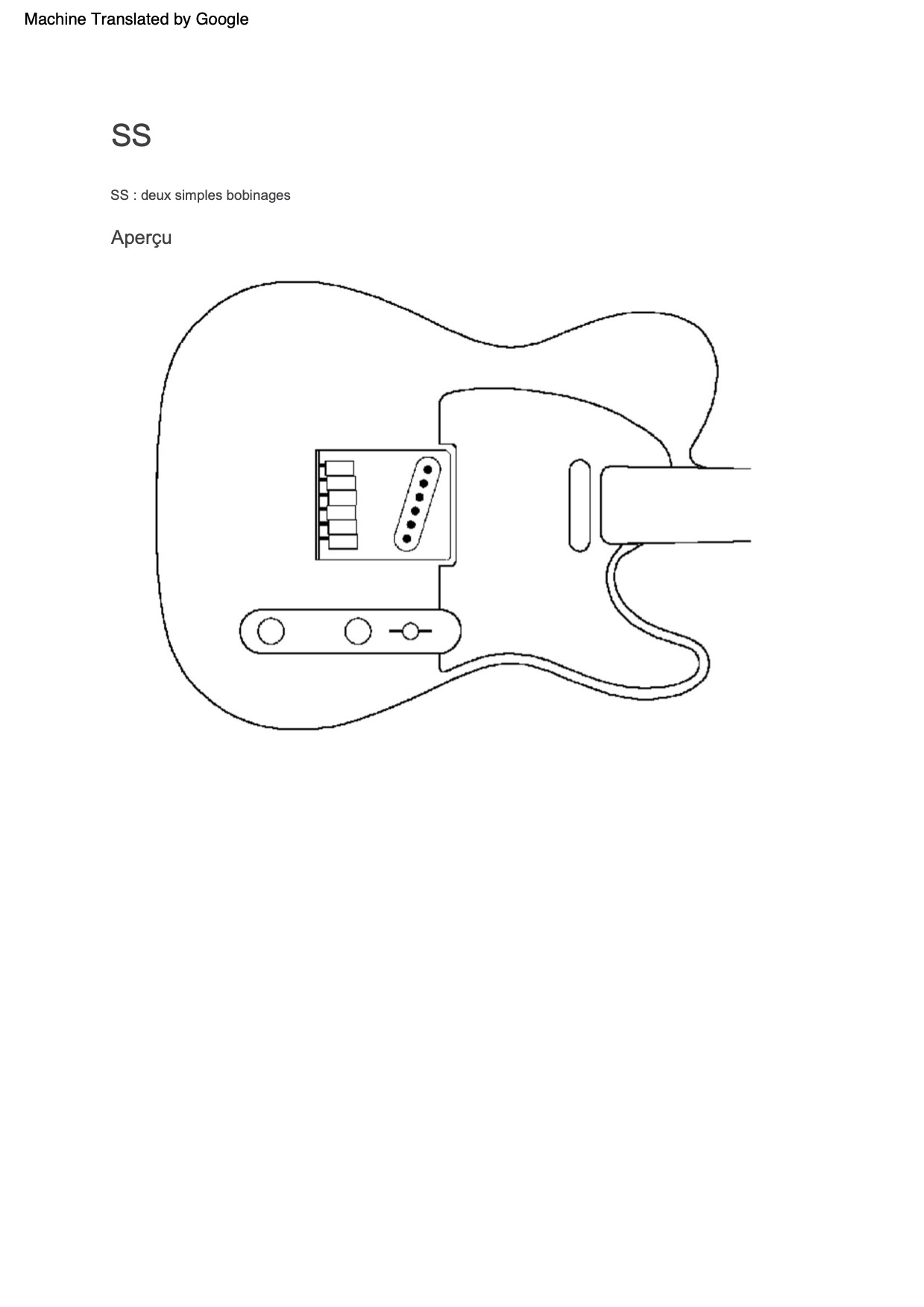

SS : deux simples bobinages (chevalet et Neck)

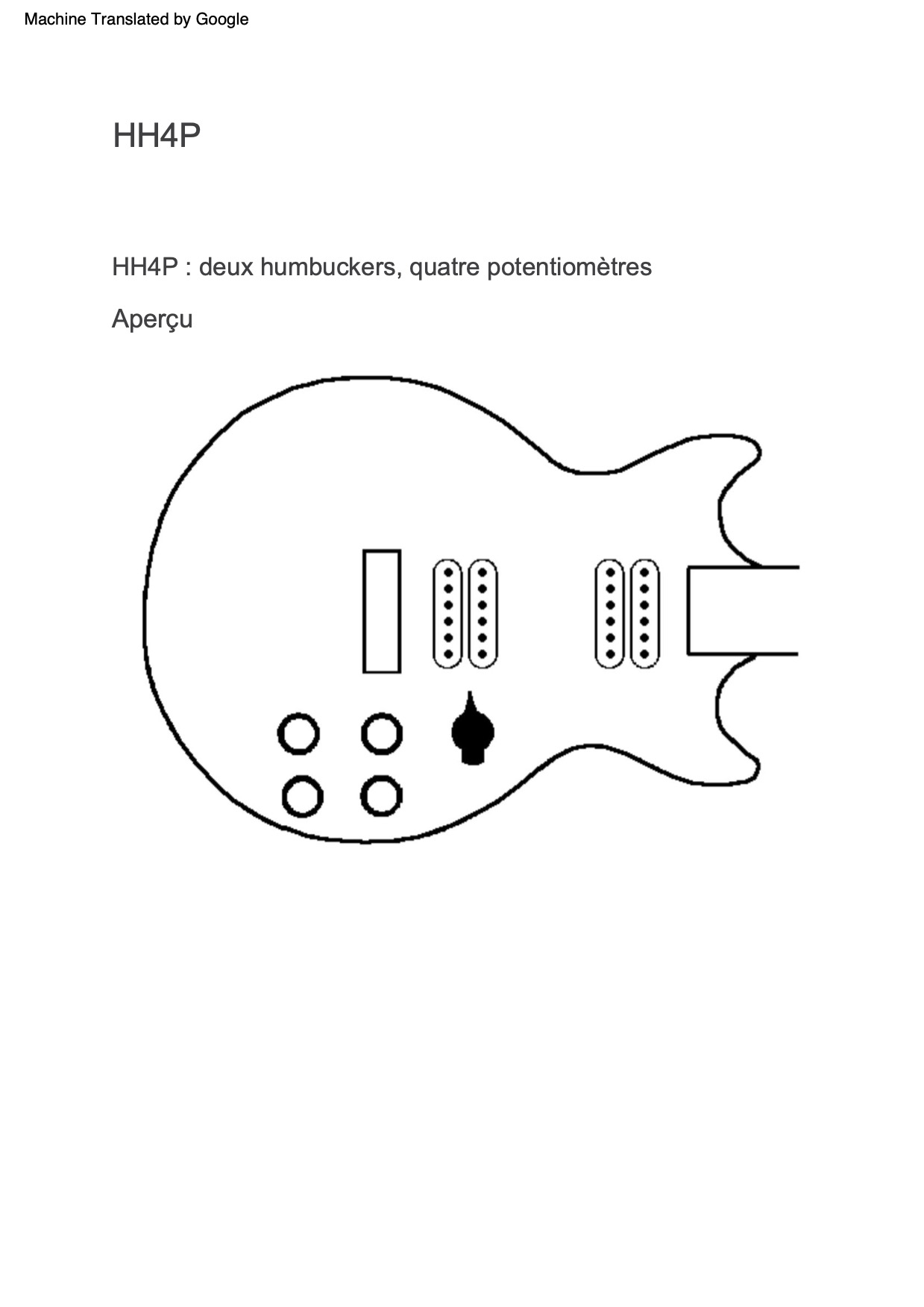

HH4P : deux humbuckers (chevalet et manche) avec quatre potentiomètres - Megaswitch_rotary

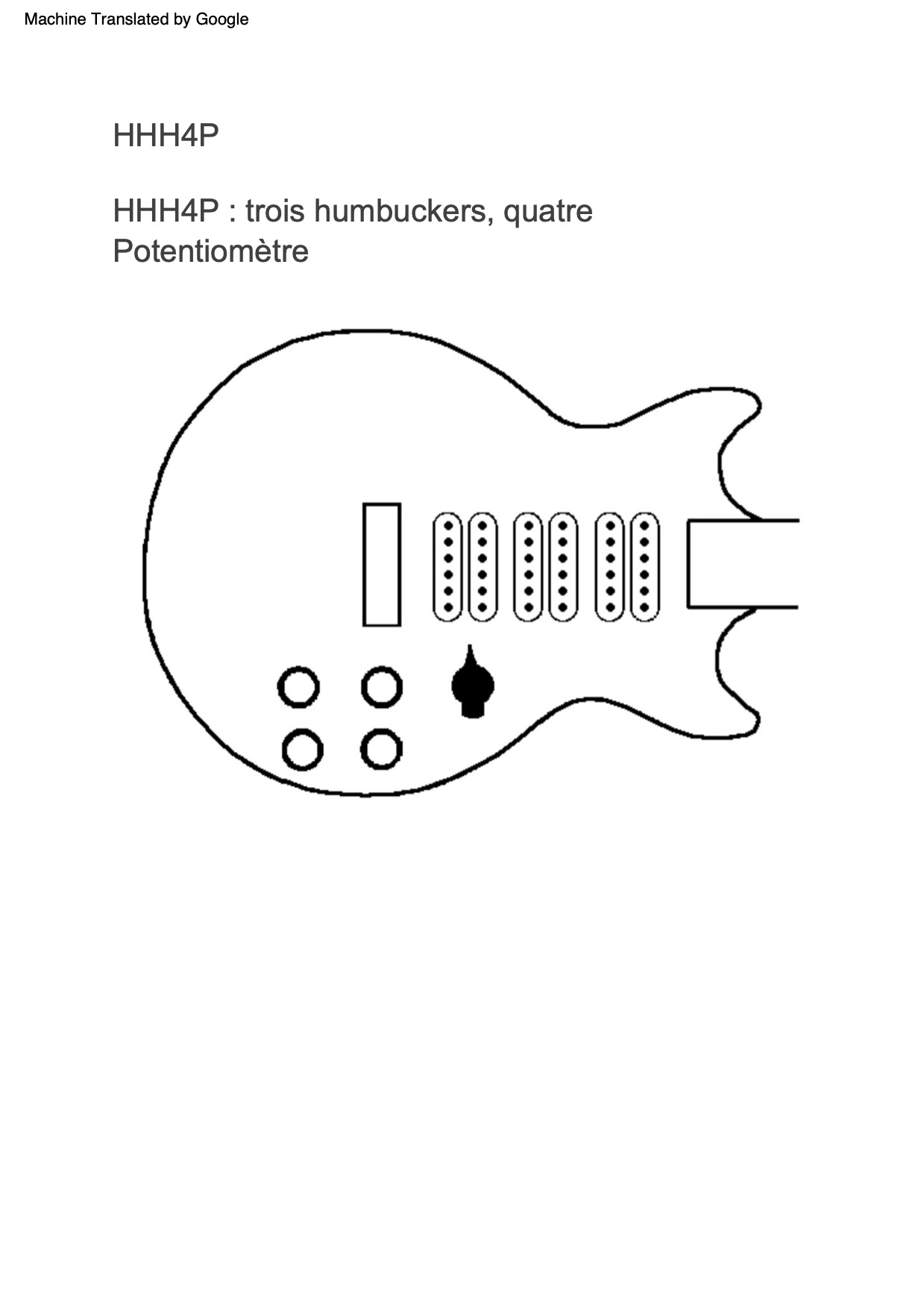

HHH4P : trois humbuckers (chevalet, milieu et manche) avec quatre potentiomètres - Megaswitch_rotary

11. Types Schaller Megaswitch avec variantes de circuit en téléchargement PDF

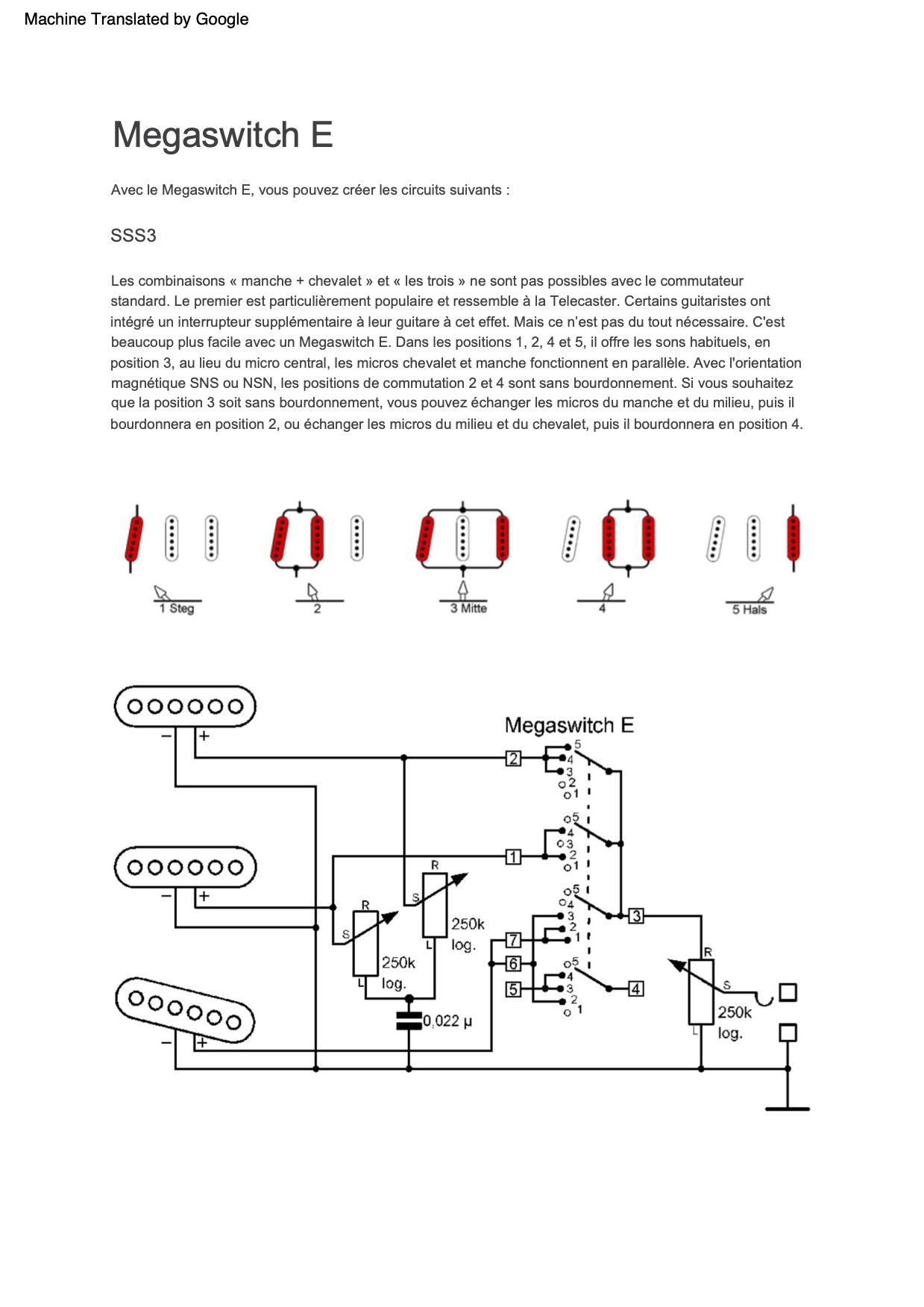

Megaswitch Type E

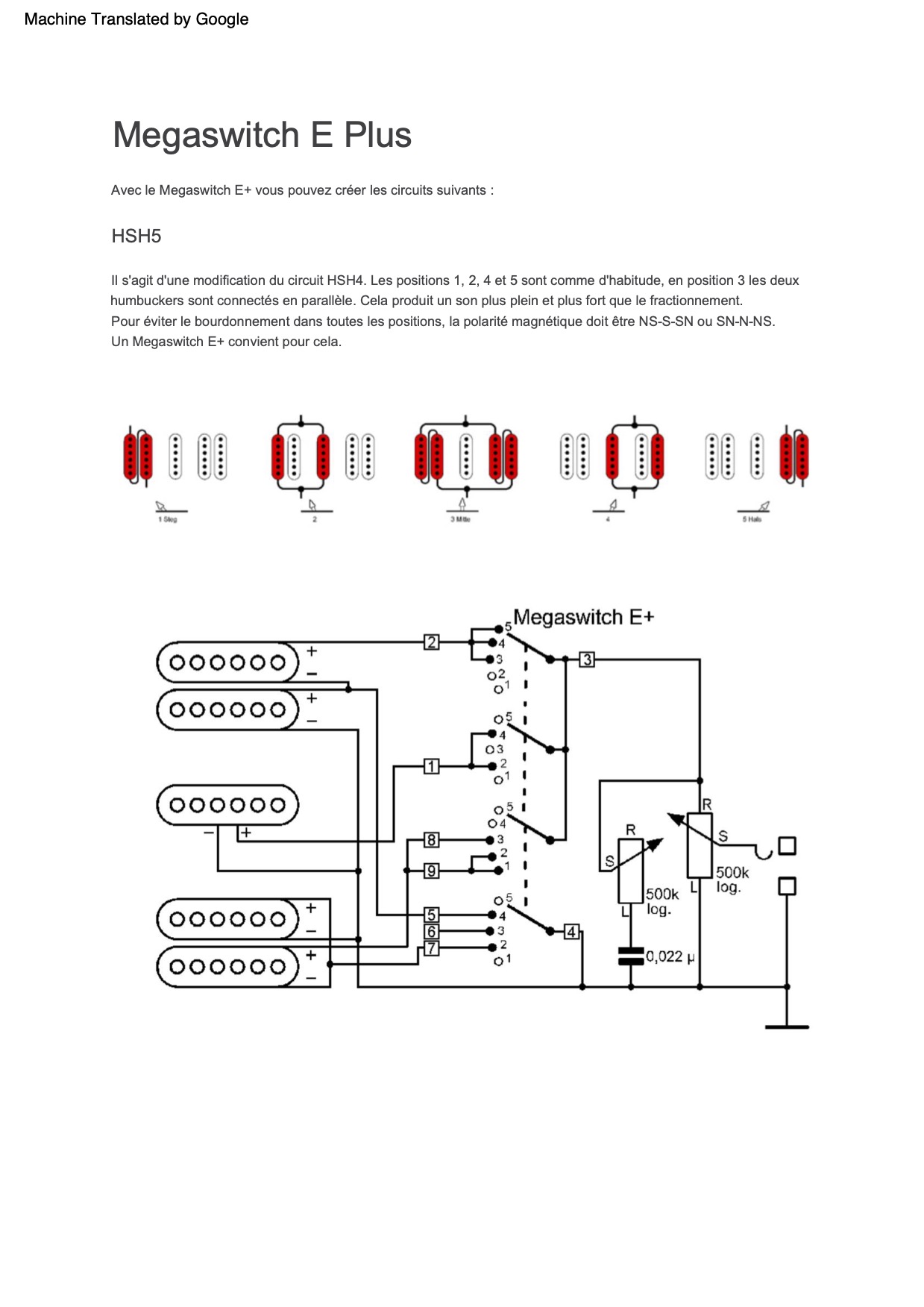

Megaswitch Type E+

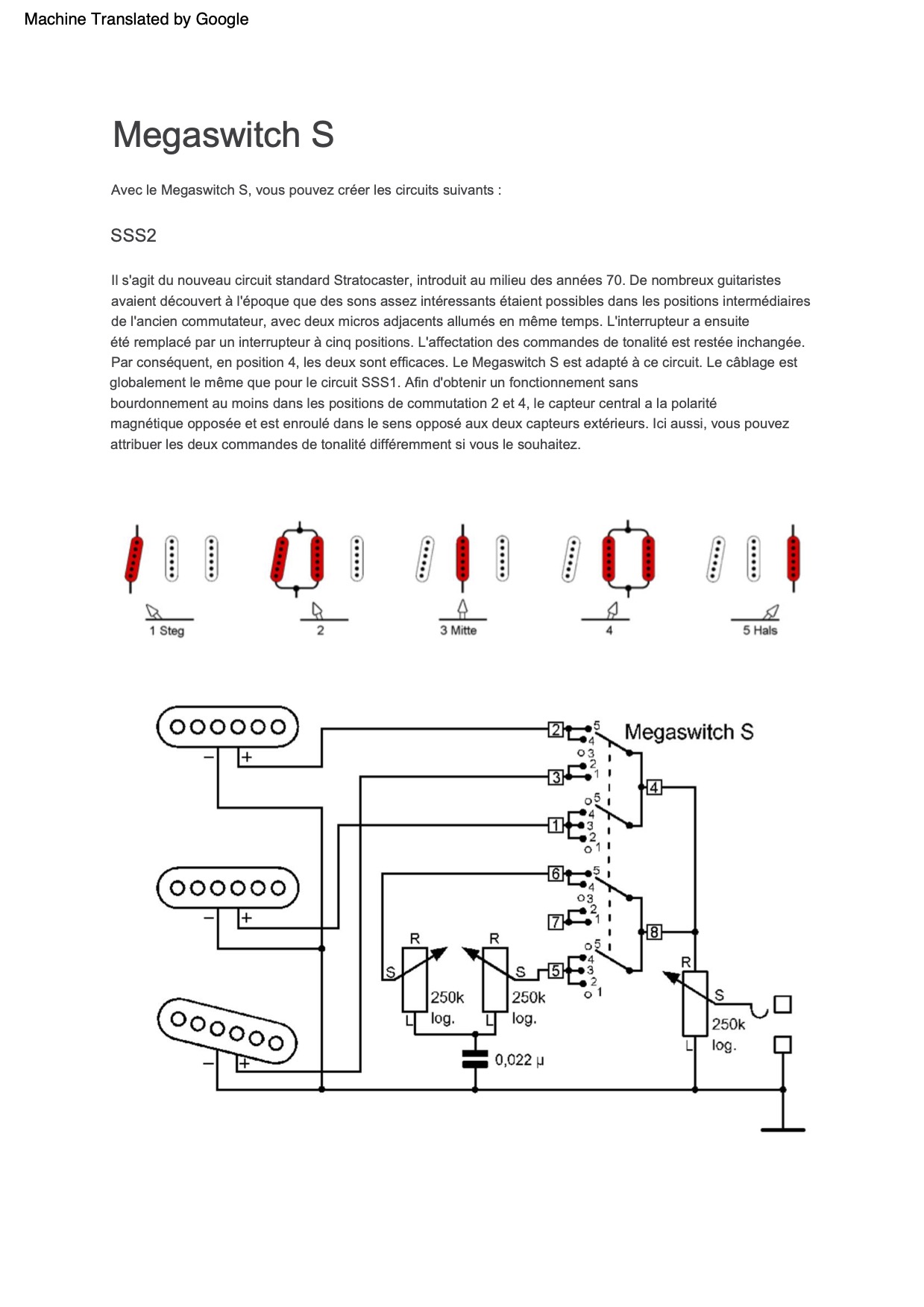

Megaswitch Type S

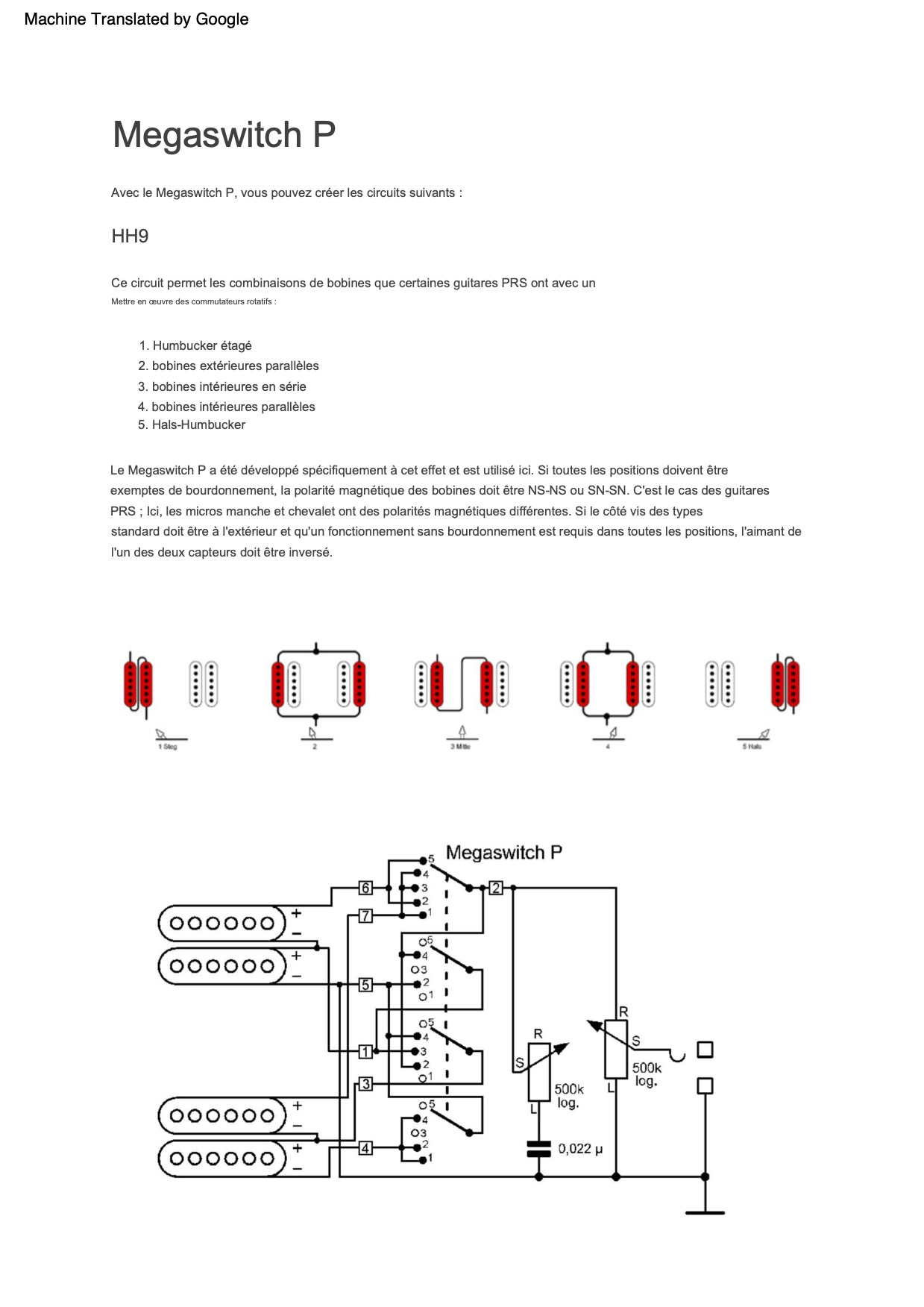

Mégaswitch type P

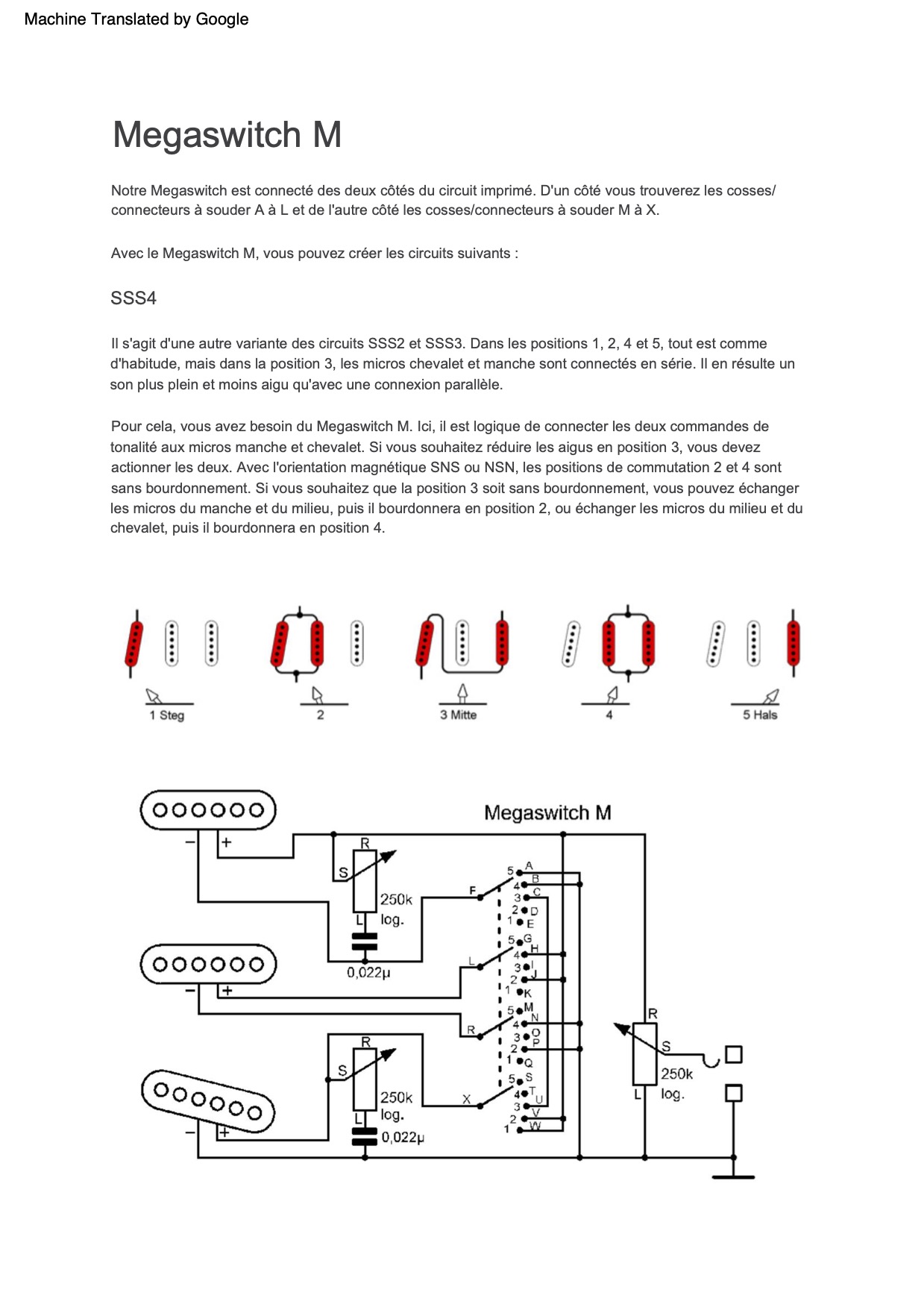

Mégaswitch type M

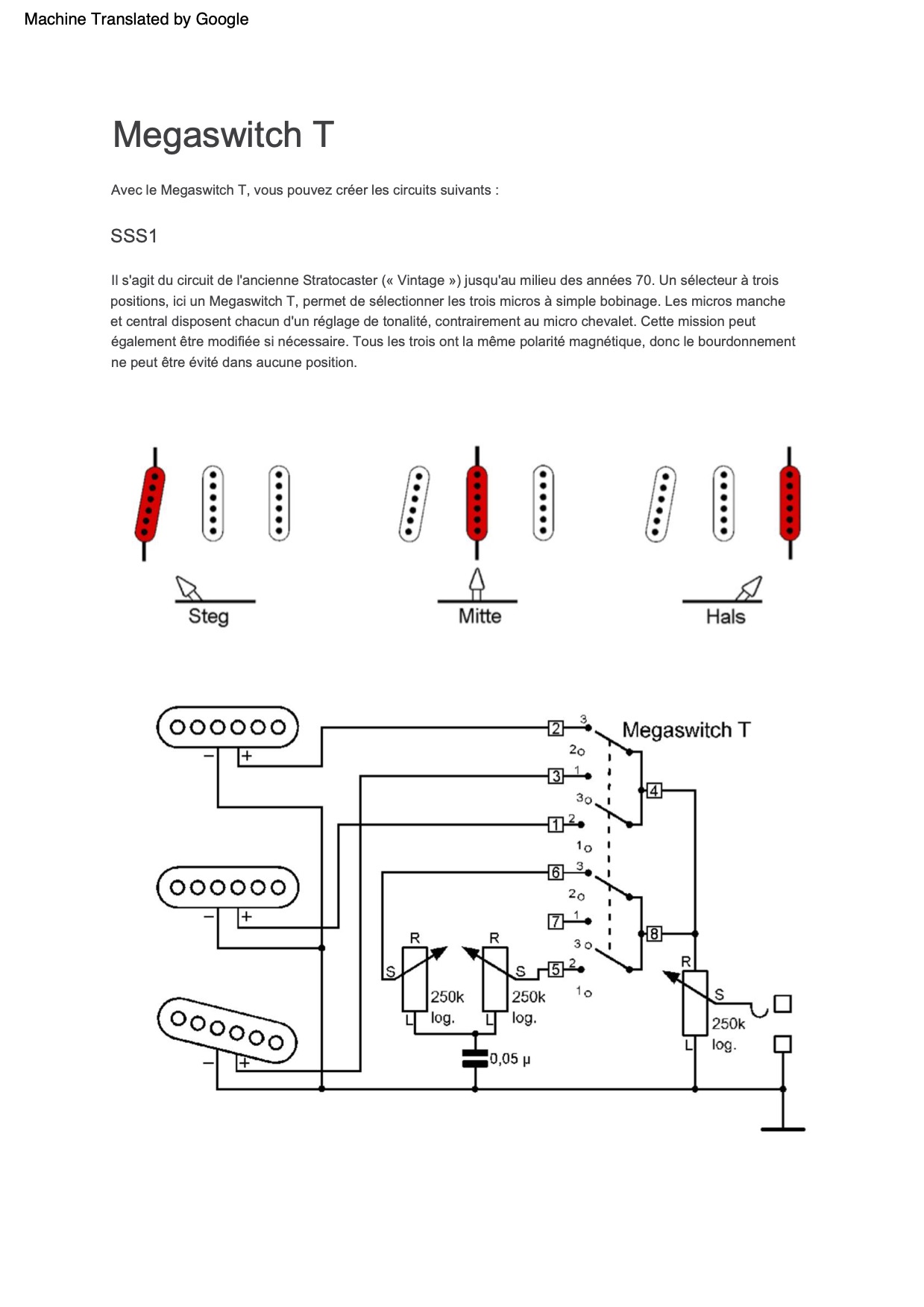

Megaswitch type T

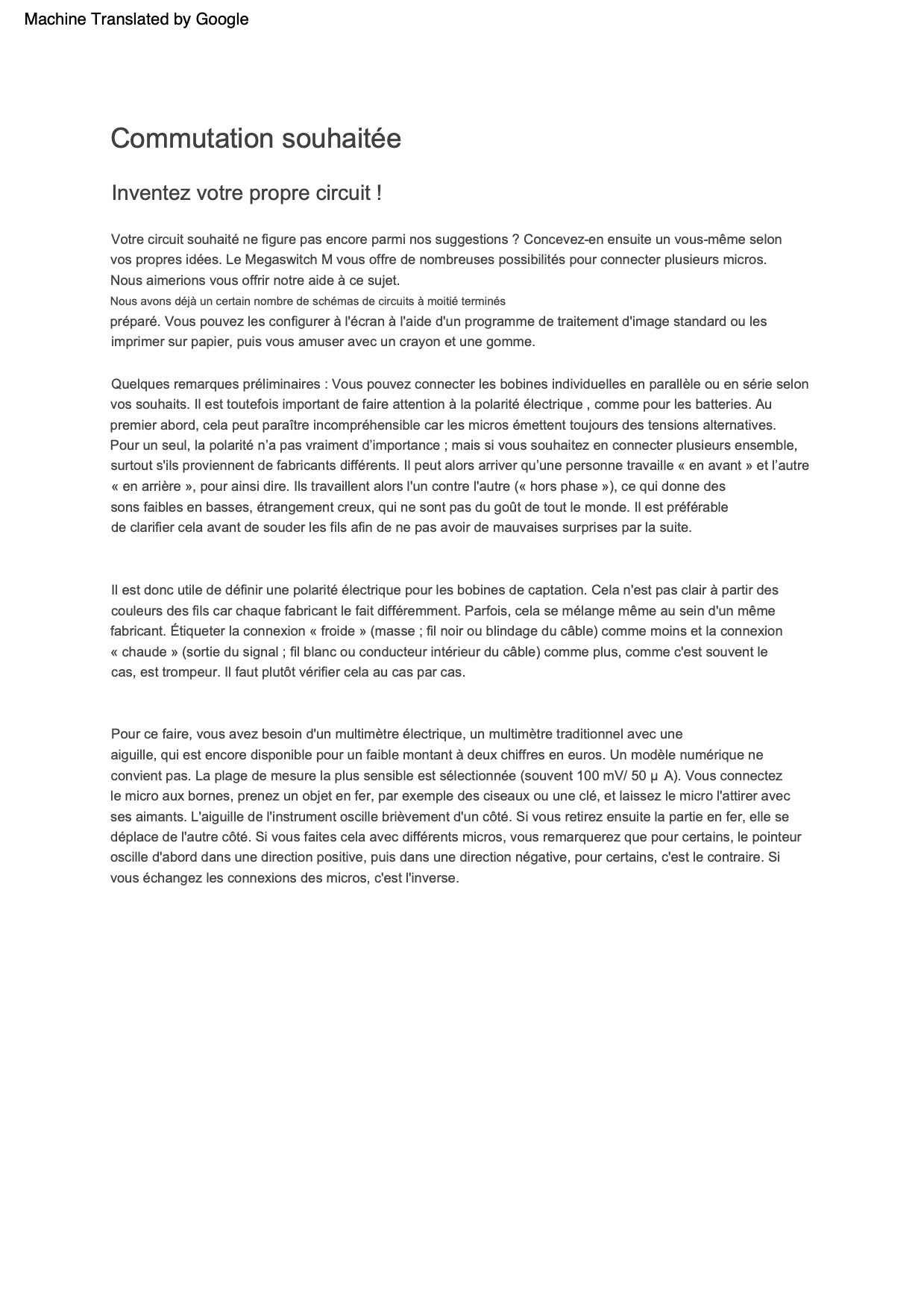

Modèle pour votre propre Circuit souhaité Megaswitch M

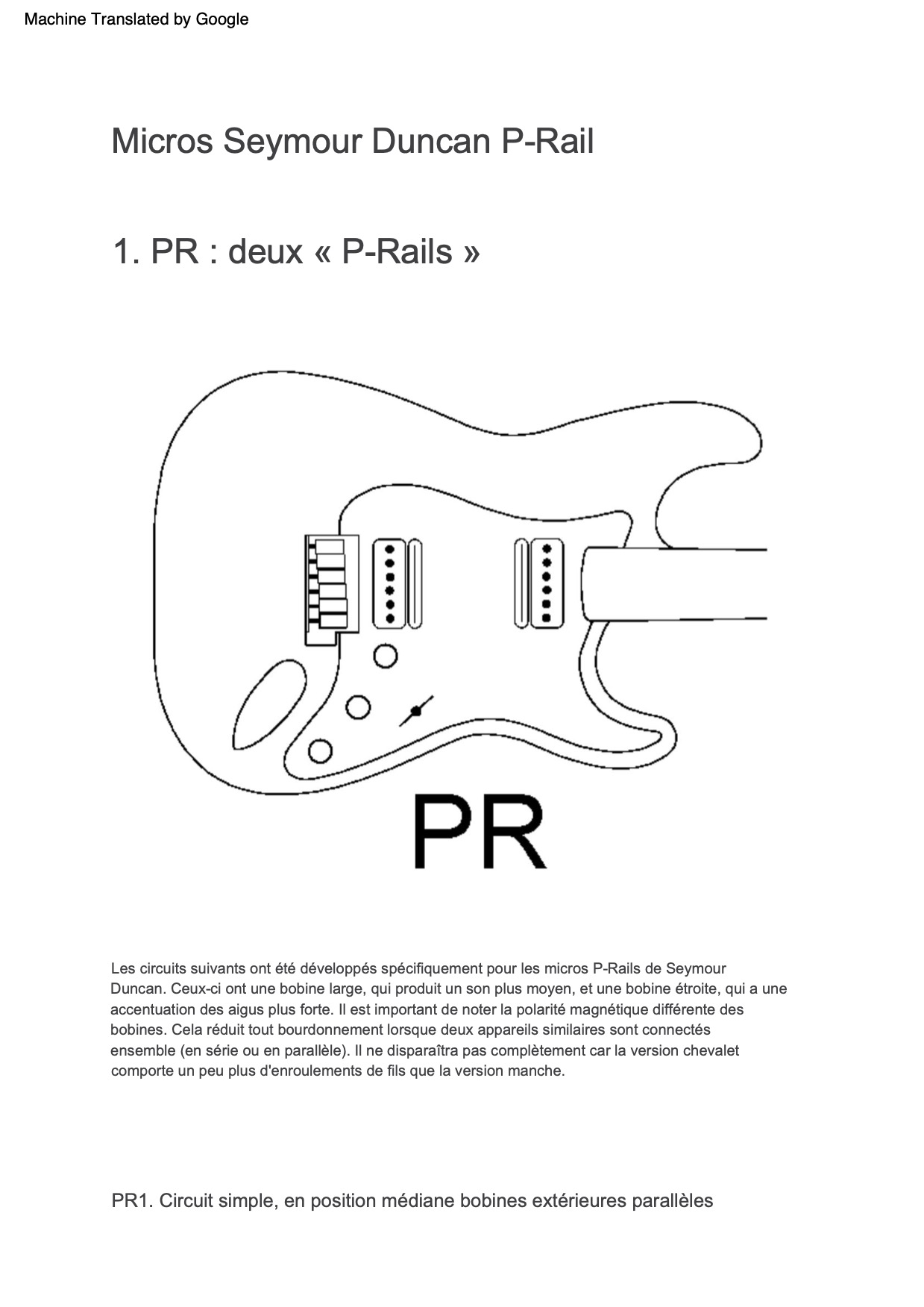

Micro Seymour Duncan P-Rail
